- 4

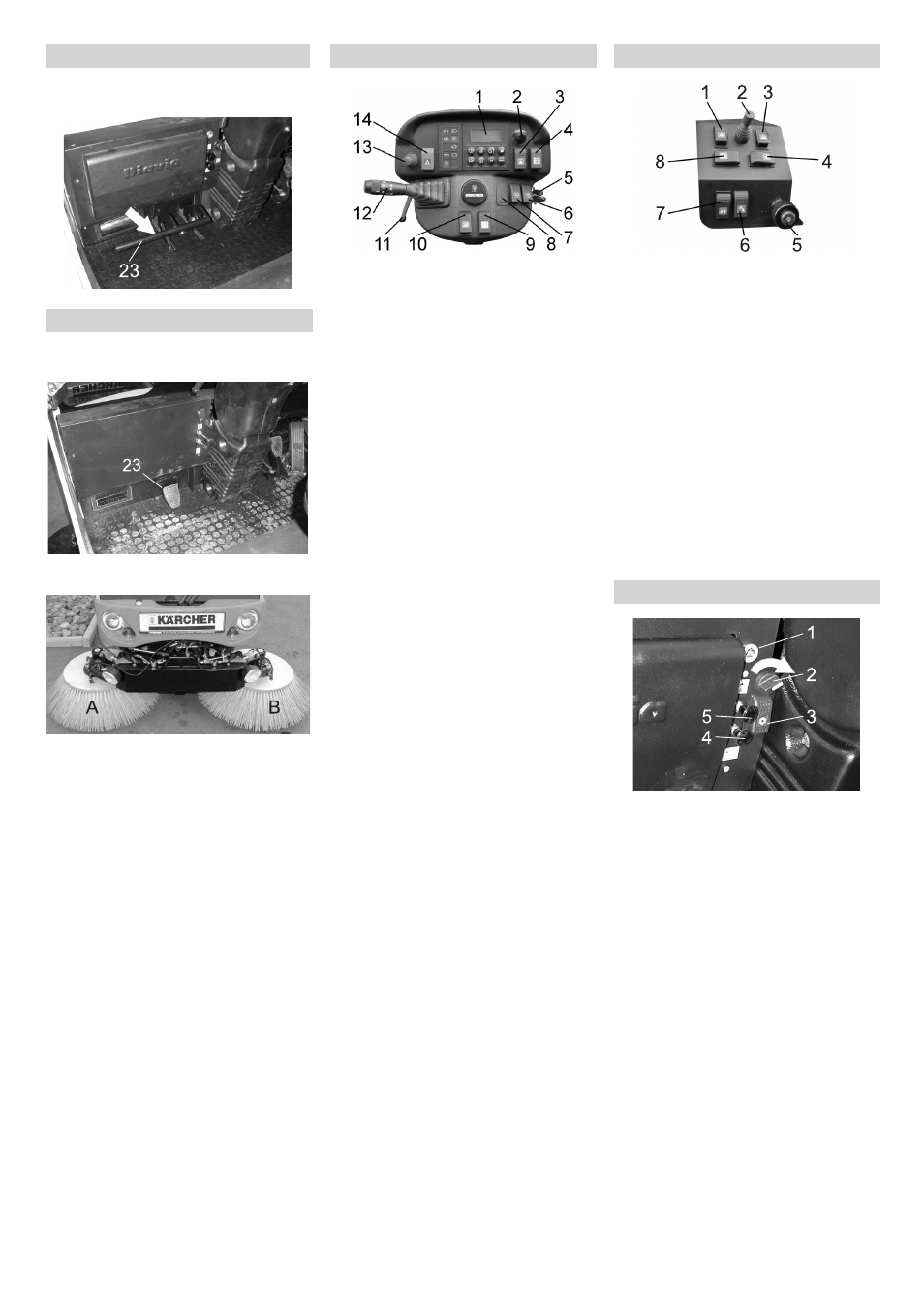

– Педаль подъема/опускания заслонки
для крупных частиц грязи
Рис. 3
– Педаль подъема/опускания заслонки
для крупных частиц грязи
Рис. 4
Рис. 5
A Правая боковая щетка
B Левая боковая щетка
Рис. 6
1 Дисплей
2 Регулировка числа оборотов боко-
вых щеток
3 Рабочая гидравлическая система
1. ступень = рабочая гидравлическая
система включена
2. ступень = всасывающая турбина и
боковые щетки включены
4 Устройство подъема всасывающего
отверстия
5 Замок зажигания
6 Стеклоомыватель
7 Стеклоочиститель
8 Система обогрева наружного зерка-
ла заднего вида (дополнительное
оборудование)
9 Проблесковый маячок
10 Переключатель рабочего освещения
11 Регулировка рулевой колонки
12 Комбинационный переключатель
13 Реверсивная рукоятка
14 Система аварийной сигнализации
Рис. 7
1 Подъем/опускание боковых щеток
Гидравлическое устройство опуска-
ния боковых щеток (принадлежно-
сти)
2 Выдвинуть/вдвинуть джойстик боко-
вых щеток
3 Заблокировать боковые щетки
4 Наклон боковых щеток, влево
(только система с 4 щетками)
5 Регулировка частоты оборотов дви-
гателя
6 Включить / выключить распыление
воды
7 Подъем/опускание резервуара для
сбора мусора
8 Наклон боковых щеток, вправо
(только система с 4 щетками)
Рис. 8
1 Соединительное гнездо на 12 В
2 Вентилятор
3 Включить/выключить кондиционер
(дополнительное оборудование)
4 Система управления подачей свеже-
го/циркуляционного воздуха
5 Обогрев
система с 4 щетками
система с 2 щетками
Пульт управления Приборная панель
Распределительная планка
284 RU
