- 3

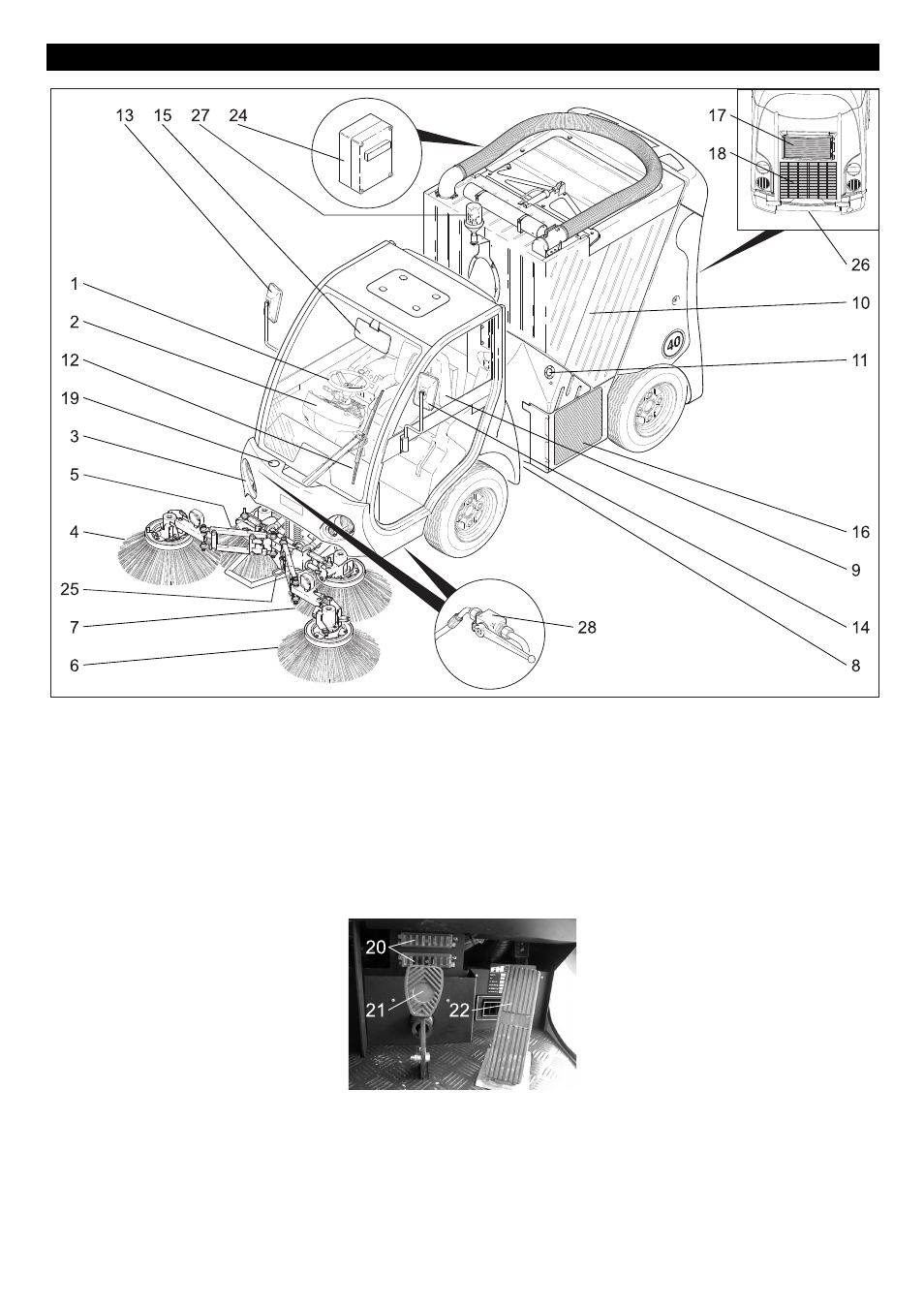

Rys. 1
1 kierownica
2 pulpit sterowniczy
3 oświetlenie
4 Prawa szczotka boczna, z przodu
(Tylko system 4-szczotkowy)
5 Prawa szczotka boczna, z tyłu
(Tylko system 4-szczotkowy)
6 Lewa szczotka boczna, z przodu
(Tylko system 4-szczotkowy)
7 Lewa szczotka boczna, z tyłu
(Tylko system 4-szczotkowy)
8 klapa na duże śmieci
9 Fotel kierowcy
10 zbiornik śmieci
11 Zbiornik paliwa
12 Wycieraczka
13 Prawe lusterko wsteczne zewnętrzne
14 Lewe lusterko wsteczne zewnętrzne
15 Lusterka wsteczne
16 Chłodnica wody
17 Chłodnica oleju
18 Chłodnica klimatyzacji (akcesoria)
19 Pojemnik z wodą spryskiwacza
20 Skrzynka z bezpiecznikami kabiny kie-
rowcy
21 Pedał hamulca
22 Pedał jazdy
23 pedał podnoszenia/opuszczania klapy
na duże śmieci
24 Skrzynka z bezpiecznikami pomiesz-
czenia silnikowego
25 Zaczep holowniczy, przedni
26 Zaczep holowniczy, tylny
27 Lampa obrotowa
28 Blokada mechanizmu podnoszenia
szczotek
(Tylko system 2-szczotkowy)
Rys. 2
Elementy urządzenia
306 PL
