Page 69: Die betriebsmenüs

background image

TL

W

WA

PROCESS

L1

L2

L3

L4

DEV

% OUT

DISPLAY

SERIES 982

MODE

HOLD

RUN

WATLOW Serie 982 Benutzerhandbuch

5.1

Betriebsmenüs, Kapitel 5

Die Betriebsmenüs

Drücken Sie im Grundmenü die Modustaste µ, um in die
Betriebsmenüs zu gelangen. Es erscheint die Eingabeaufforderung [OPEr]
des Betriebsmenüs im unteren Anzeigefeld. Es gibt die folgenden drei
Betriebsmenüs: Systemmenü [`SYS] , PID-Menü [`Pid] und
Programmenü [Prog]. Sie können mit den beiden Pfeiltasten (> oder
<) in Menü auswählen und mit der Modustaste µ das gewählte Menü
durchblättern.

Es erscheinen nicht alle hier vorgestellten Eingabeaufforderungen in allen
Menüs. Die Eingabeaufforderungen hängen von der Reglerkonfiguration
und der Typennummer ab. Nachdem Sie ein Menü vollständig durch-
blättert haben, kehrt der Regler zur Eingabeaufforderung [OPEr] des
Betriebsmenüs zurück. Wählen Sie das nächste Menü mit Hilfe der
Pfeiltasten (> und <) an, oder drücken Sie die Modustaste µ, wenn
Sie noch einmal durch das gleiche Menü blättern wollen. Wollen Sie inner-
halb eines Menüs rückwärts blättern, müssen Sie zunächst die
Modustaste µ und dann zusätzlich die Aufwärtspfeiltaste > drücken.
Verwenden Sie die beiden Pfeiltasten (> oder <), um die vorgegebenen
Werte zu verändern.

Kapitel 5 Betriebsmenüs

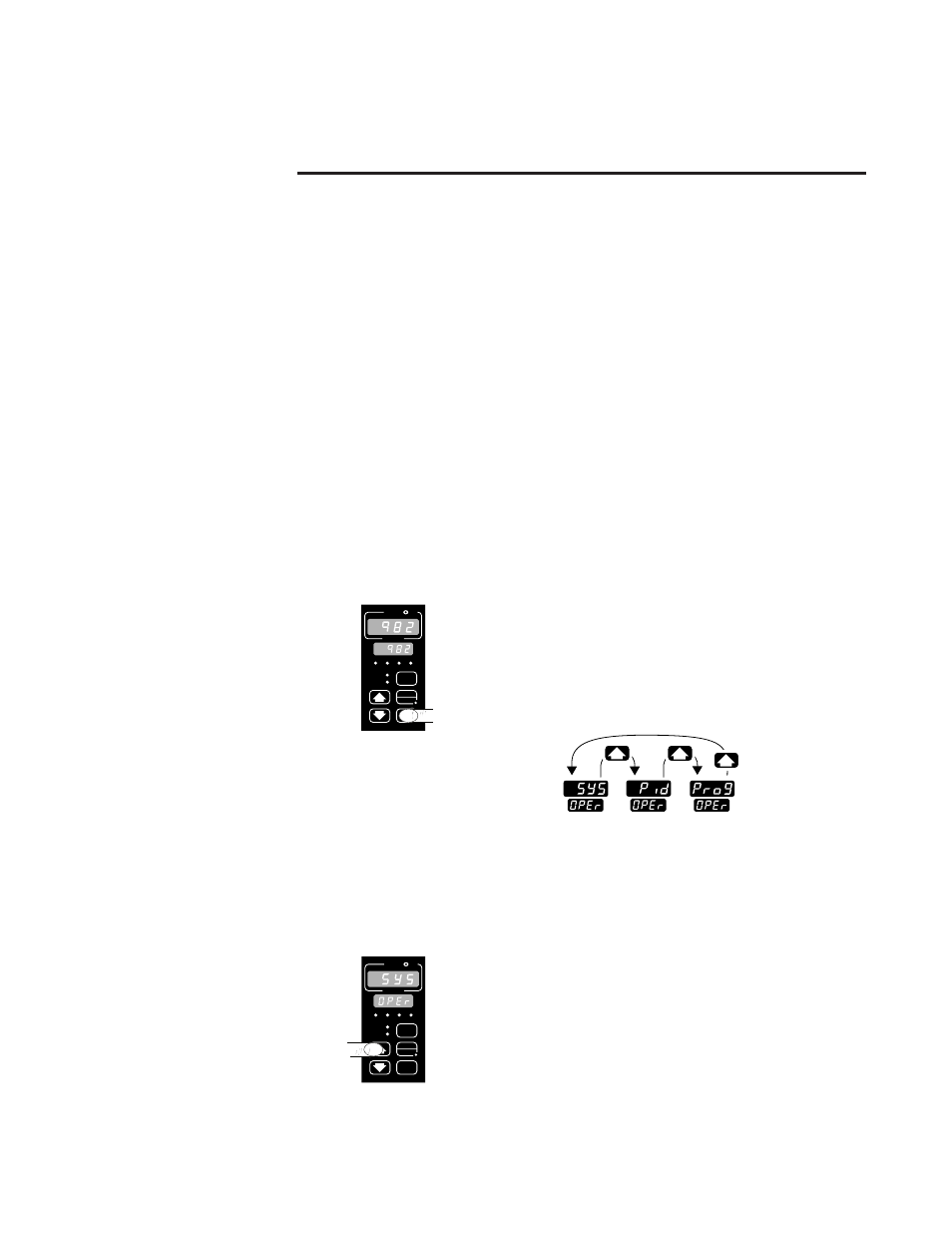

Abb. 5.1 -
Die Betriebsmenüs.

System-

menü

(s. S. 5.2)

PID-

menü

(s. S. 5.10)

Program-

menü

(s. S. 7.1)

❶ Drücken Sie im Grundmenü die Modustaste µ,
um zur Eingabeaufforderung [OPEr] des
Betriebsmenüs zu gelangen.

❷ Wählen Sie mit der Aufwärtspfeiltaste > ein Menü
aus.

TL

W

WA

PROCESS

L1

L2

L3

L4

DEV

% OUT

DISPLAY

SERIES 982

MODE

HOLD

RUN

˜

HINWEIS:
Wenn Sie die
Anzeigetaste

drücken, gelangen
Sie aus jedem Menü
in das Grundmenü
zurück.
