der den programmierten Sollwert über die programmierte Zeit konstant
hält. Schritt 4 ist ein Endschritt, der das Funktionsende signalisiert.
1. Auf das Betriebsmenü zugreifen, indem die Modustaste µ gedrückt
wird, bis [OPEr] in der unteren Anzeige erscheint. Mit der Aufwärts-
und Abwärtstaste (< oder >) [Prog] in der oberen Anzeige wählen.
Zum Zugriff auf das Programmenü die Modustaste µ drücken.
2. Der Regler 981/982 fordert zur Eingabe einer Datei [FiLE] auf. In der
oberen Anzeige erscheint [```1]. Zur Wahl der Datei 1 die Modustaste
µ drücken.
3. Der Regler 981/982 fordert zur Eingabe eines Schrittes [StEP] auf. In
der oberen Anzeige erscheint [```1].
4. Die Modustaste µ zur Wahl des Schrittes 1 drücken. Daraufhin wird
nach der Schrittart [StYP] gefragt; die Vorgabe ist [End]. Mit der
Aufwärts- und Abwärtstaste < und > wird der Sollwert [StPt]
bestimmt.
5. Mit Hilfe von Tabelle 7.9 die entsprechenden Parameter und Werte
eingeben. Die Parameter erscheinen von links nach rechts in der
Tabelle. Die Modustaste µ wird zum Fortschreiten durch das Menü
benutzt, und die Aufwärts- und Abwärtstasten < und > dienen
zur Parameter- und Wertwahl.
HINWEIS: Wenn keine Hilfsausgänge vorhanden sind oder [`Ot3] und
[`Ot4] als Alarme gewählt wurden, erscheinen die [`Ent3]- und
[`Ent4]-Parameter nicht im Programmenü. Wenn Ereigniseingang 1
oder 2 nicht als Abwarteereignis gewählt wird, erscheint der [`WE]-
Parameter nicht im Programmenü.
WATLOW Serie 982 Benutzerhandbuch 7.9 Programmierung, Kapitel 7
Beispielprogramm

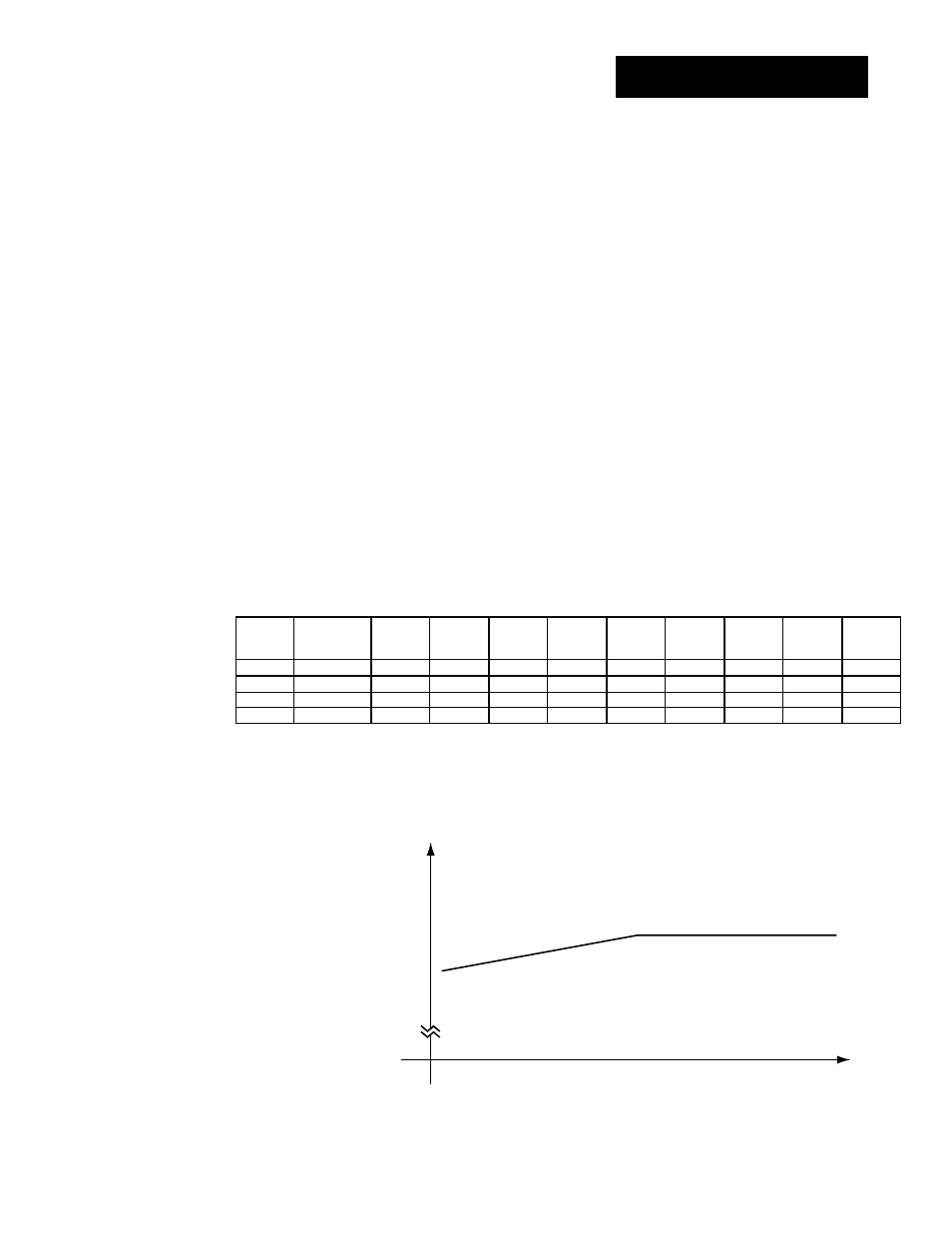

Abb. 7.9 -
Rampenfunktion.
150
125
100
75
50
0
0 5 10 15 20 25 30 35 40 45 50
Zeit
(Sekunden)
Temperatur
(
°
C)
Schritt 1:
initiiert
Sollwert
bei 75
°
C
Schritt 2:
Rampe von
75 ° to 100 ° C
Schritt 4:
Endschritt,
Sollwert auf aus
Schritt 3:
Halteschritt,
hält Sollwert
bei 100 ° C
Tabelle 7.9 -
Beispiel-
programm.
Step #
StYP
(Step Type)
Set Point Hour Min SEC Ent3 Ent4 WE WPr End
1 StPt 75 0 0 1 OFF OFF ---- ---- ----
2 StPt 100 0 0 25 On OFF ---- ---- ----
3 SoAH ---- 0 0 25 On OFF dSbL dSbL ----
4 End ---- ---- ---- ---- ---- ---- ---- ---- OFF
(Schrittart)
Sollwert Stunde Schritt-Nr
