4.12

WATLOW Serie 982 Benutzerhandbuch

Set-up-Menüs, Kapitel 4

Set-up: Ausgangsmenü

❸ Drücken Sie die Modustaste
µ, um die einzelnen
Eingabeaufforderungen aufzu-
rufen.

❹ Wählen Sie mit Hilfe der bei-
den Pfeiltasten (> und <)
einen der vorgegebenen Werte
aus.

Eingangs-

menü

s. S. 4.2

Ausgangs-

menü

s. S. 4.12

Global-

menü

s. S. 4.28

Kommunikations-
menü
s. S. 4.38

❶ Drücken Sie im Grundmenü
beide Pfeiltasten (> und <)
gleichzeitig für 3 Sekunden,
gelangen Sie in die Set-up-
Menüs.

❷ Wählen Sie mit der
Aufwärtspfeiltaste (>) eines
der Set-up-Menüs aus.

Das Ausgangsmenü

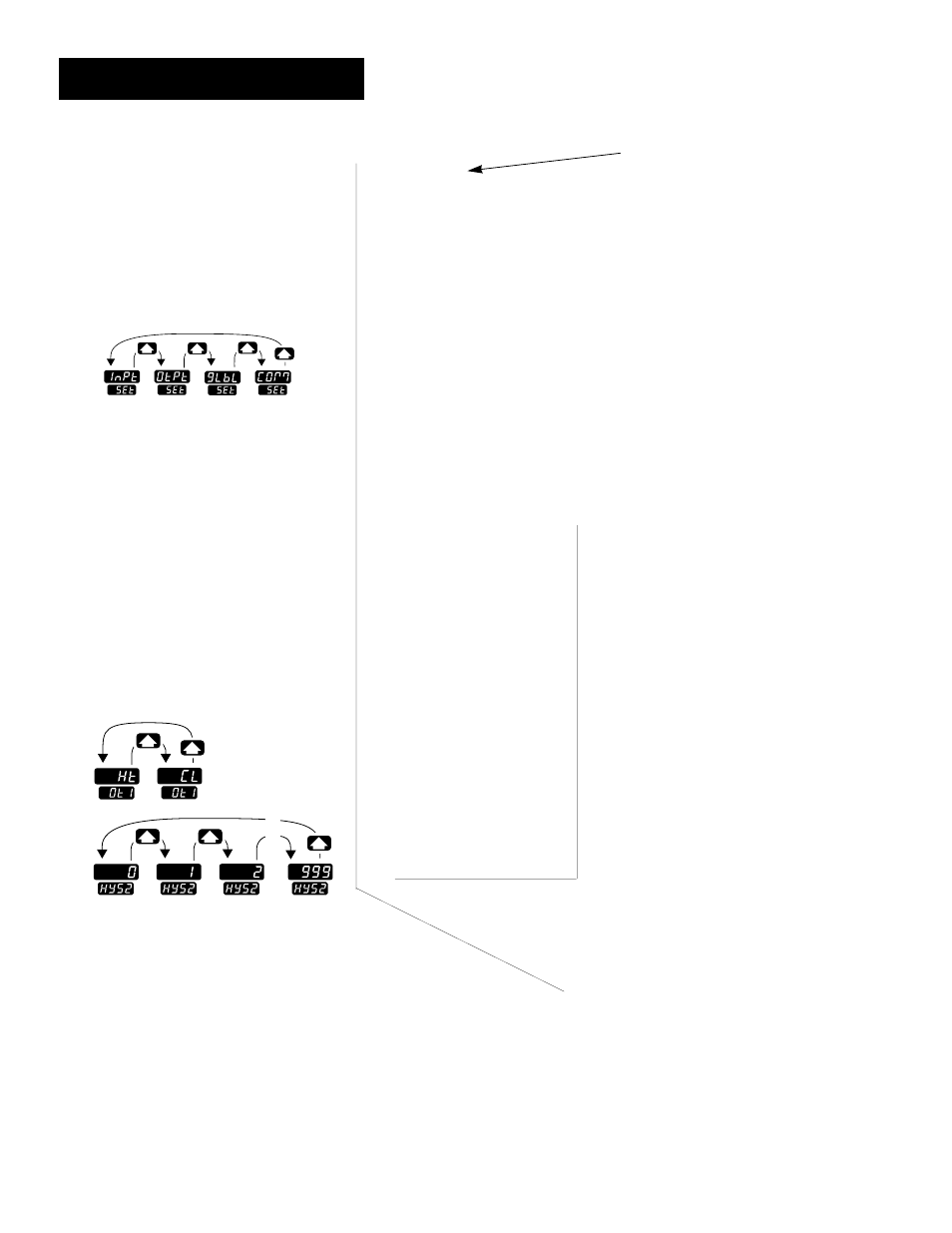

Abb. 4.12 -
Das Ausgangsmenü

*Je nach
Reglerkonfiguration
erscheinen nicht alle
Eingabeaufforderungen.

[OtPt]

Ausgangsmenü

µ

[`SEt]

Set-up-Menüs

?

µ

[`Ot1]

Ausgang 1 (s. S. 4.13)

?

µ

[Prc1]

*Regelanalogausgang 1

?

µ

[HYS1]

Hysterese 1

?

µ

[`Ot2]

*Ausgang 2 (s. S. 4.15)

?

µ

[Prc2]

*Regelanalogausgang 2

?

µ

[HYS2]

*Hysterese 2

?

µ

[`AL2]

*Alarm 2

?

µ

[LAt2]

*Sperrfunktion 2

?

µ

[SIL2]

*Alarmunter-

drückung 2

?

µ

[`Ot3]

*Ausgang 3

(s. S. 4.18)

?

µ

[`AL3]

*Alarm 3

?

µ

[HYS3]

*Hysterese 3

?

µ

[LAt3]

*Sperrfunktion 3

?

µ

[SIL3]

*Alarmunter-

drückung 3

?

µ

[`Ot4]

*Ausgang 4 (s. S. 4.22)

?

µ

[`AL4]

*Alarm 4

?

µ

[HYS4]

*Hysterese 4

?

µ

[LAt4]

*Sperrfunktion 4

?

µ

[SIL4]

*Alarmunterdrückung 4

?

µ

[Aout]

*Analogausgang (s. S. 4.25)

?

µ

[Prc3]

*Signalanalogausgang 3

?

µ

[`ArL]

*Unterer Grenzwert des

Signalanalogausganges

?

µ

[ArH]

*Oberer Grenzwert des

Signalanalogausganges

?

µ

[ACAL]

*Kalibrierungsausgleich

Geben Sie bitte die Werte
entsprechend der
Eingabeaufforderung des
oberen Anzeigefeldes ein.
