WATLOW Serie 982 Benutzerhandbuch
3.1 Bedienfeld und Grundmenü, Kapitel 3
Der Regler kehrt automatisch in das Grundmenü zurück, wenn über eine Minute lang keine Taste
gedrückt wird. Der Istwert wird im oberen Anzeigefeld, der Sollwert im unteren Anzeigefeld angezeigt.
Weitere Infomationen über das Grundmenü finden Sie auf der nächsten Seite.
Oberes Anzeigefeld
Im oberen Anzeigefeld erscheinen die Istwerte, die Eingabewerte
und die Fehlermeldungen. Beim Einschalten dauert es ca. 3
Sekunden bis dieses Anzeigefeld aktiviert wird. Ausführung: rot
oder grün, Höhe: 10 mm, Siebensegmentanzeige, vierstelliges
LED-Anzeigefeld.
DEV-LED, Abweichungs-LED
Wenn diese LED leuchtet, zeigt das
untere Anzeigefeld die momentane
Abweichung vom Sollwert an.
% OUT-LED,
Prozentleistungs-LED
Wenn diese LED leuchtet, zeigt das
untere Anzeigefeld den momentanen
Ausgangswert prozentual an.
Aufwärtspfeil-Taste
Mit dieser Taste werden die im
oberen Anzeigefeld vorgegebenen
Werte erhöht. Ein kurzes Antippen
erhöht den Wert um 1. Halten Sie die
Aufwärtstaste gedrückt, erhöht sich
der angezeigte Wert schnell. Neue
Werte werden nach 5 Sekunden
automatisch übernommen, oder
wenn Sie die Modustaste
µ oder
die Anzeigetaste ∂ drücken.
Abwärtspfeil-Taste
Mit dieser Taste werden die im
oberen Anzeigefeld vorgegebenen
Werte verringert. Ein kurzes
Antippen verringert den Wert um 1.
Halten Sie die Abwärtstaste länger
gedrückt, verringert sich der
angezeigte Wert schnell. Neue
Werte werden nach 5 Sekunden
automatisch übernommen, oder
wenn Sie die Modustaste
µ oder
die Anzeigetaste ∂ drücken.
Gleichzeitiges Drücken der
Pfeiltasten
Werden beide Pfeiltasten gleichzeitig
für 3 Sekunden gedrückt, erscheint
die Eingabeaufforderung
[`SEt] des
Set-up-Menüs. Werden beide Tasten
noch einmal für 3 Sekunden
gedrückt, erscheint die
Eingabeaufforderung
[FCty] des
Werksmenüs.
Unteres Anzeigefeld
Im unteren Anzeigefeld erscheinen Sollwert,
Abweichung, prozentuale Leistung, Temperatur-
einheiten, Eingabeaufforderungen und
Alarmmeldungen. Ausführung: rot oder grün,
Höhe: 8 mm, Siebensegmentanzeige, vier-
stelliges LED-Anzeigefeld.
L1, L2, L3, L4
Diese LED zeigen an, welcher
Ausgang aktiv ist. Die Ausgänge
können wie folgt konfiguriert werden:
Ausgang 1: Regelausgang
Ausgang 2: Regel- oder
Alarmausgang
Ausgang 3: Alarm-, Ereignis- oder
Signalanalogausgang
Ausgang 4: Alarm-, Ereignis- oder
Kommunikationsausgang
(blinkt bei Übertragung
und Empfang)
DISPLAY, Anzeigetaste
Wenn Sie diese Taste drücken,
gelangen Sie ins Grundmenü. Sie
können die Anzeigetaste jederzeit
drücken. Auf der nächsten Seite fin-
den Sie eine nähere Beschreibung
des Grundmenüs.
Hold/Run, Stop-/Starttaste
Drücken Sie diese Taste einmal, so
wird ein sperrender Alarm gelöscht,
und der aktuelle Betriebsmodus
wird beibehalten. In Kapitel 7 finden
Sie weitere Informationen zu
Programm-abläufen.
Hold/Run-LED, Stop-/Start-LED
Diese LED leuchtet, wenn ein
Programm abläuft. Blinkt diese
LED, drücken Sie bitte die Stop-
/Starttaste, um einen bereits
gewählten Programmablauf zu
starten. Leuchtet diese LED nicht,
befindet sich der Regler in einem
Regelmodus mit festem Sollwert.
TL W WA
PROCESS
L1 L2 L3 L4
DEV
% OUT
DISPLAY
SERIES 982
MODE
HOLD
RUN
Mode, Modustaste
Mit der Modustaste bestäti-
gen Sie die Eingabewerte
und rufen im aktuellen Menü
die nächste Eingabeauf-
forderung auf.
Gleichzeitiges Drücken der
Modus- und
Aufwärtspfeiltaste
Drücken Sie zunächst die
Modus- und dann zusätzlich
die Aufwärtspfeiltaste, um im
aktuellen Menü rückwärts zu
blättern. Sie können bis zur
ersten Eingabeaufforderung
dieses Menüs zurückblättern.

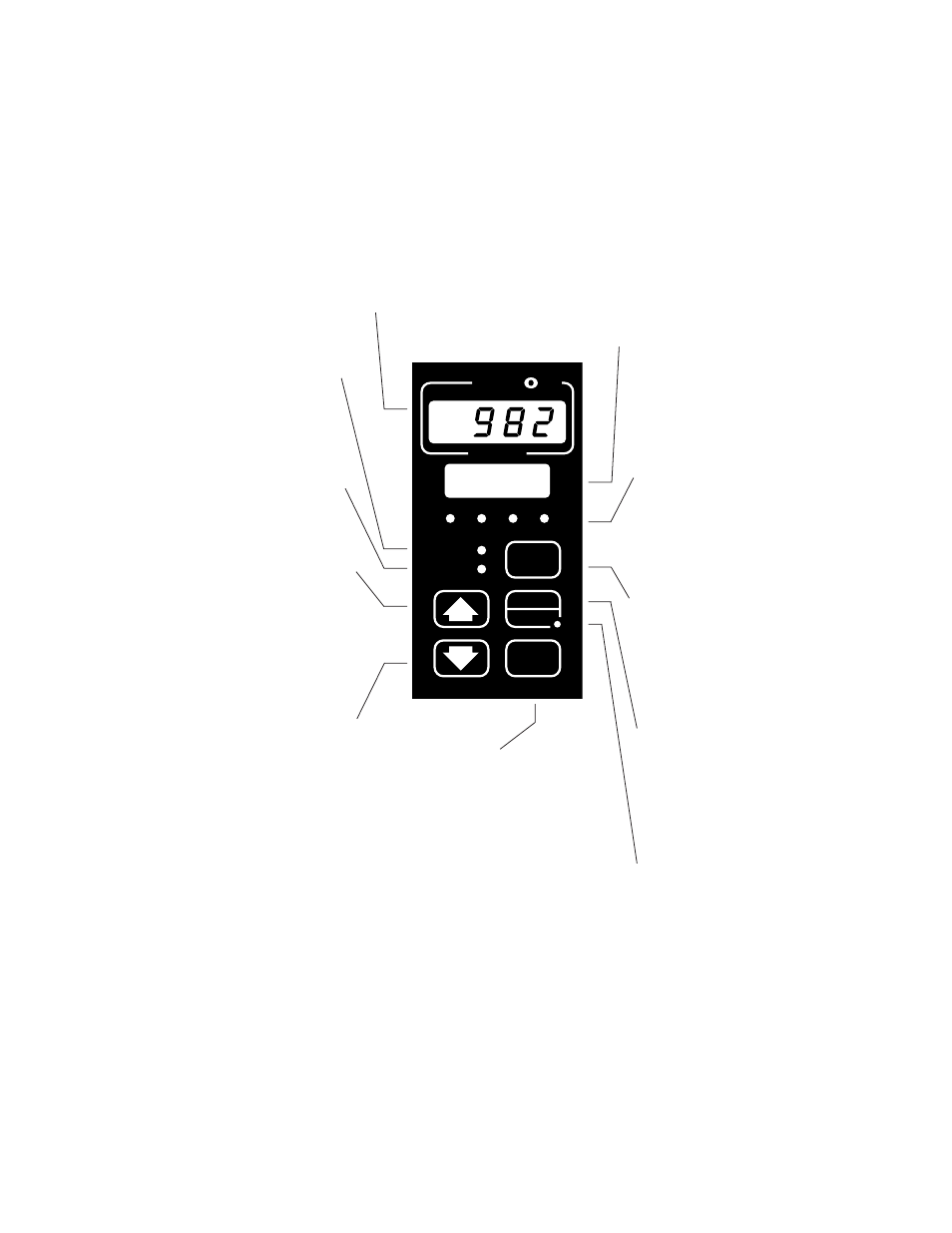

Abb. 3.1 -
Serie 982, Tasten
und Anzeigen
Kapitel 3 Bedienfeld und Grundmenü
