Schleifdrahthysterese
Legen Sie den inneren Hysteresewert fest, bei dem der Ventilausgang
schließen soll.
• Die Abbildung unten stellt die Wechselwirkung zwischen der
Schleifdrahthysterese [SHYS] und dem Pendeln [Hunt] dar.
Die Eingabeaufforderung [SHYS] erscheint nur, wenn Sie die
Eingabeaufforderung [`In2] des Eingangsmenüs auf [SLiD] gesetzt
haben.
Voreinstellung
↓
[```0] [Hunt]
[SHYS] [SHYS]
WATLOW Serie 982 Benutzerhandbuch 4.11 Set-up-Menüs, Kapitel 4
Set-up: Eingangsmenü
[SHYS]

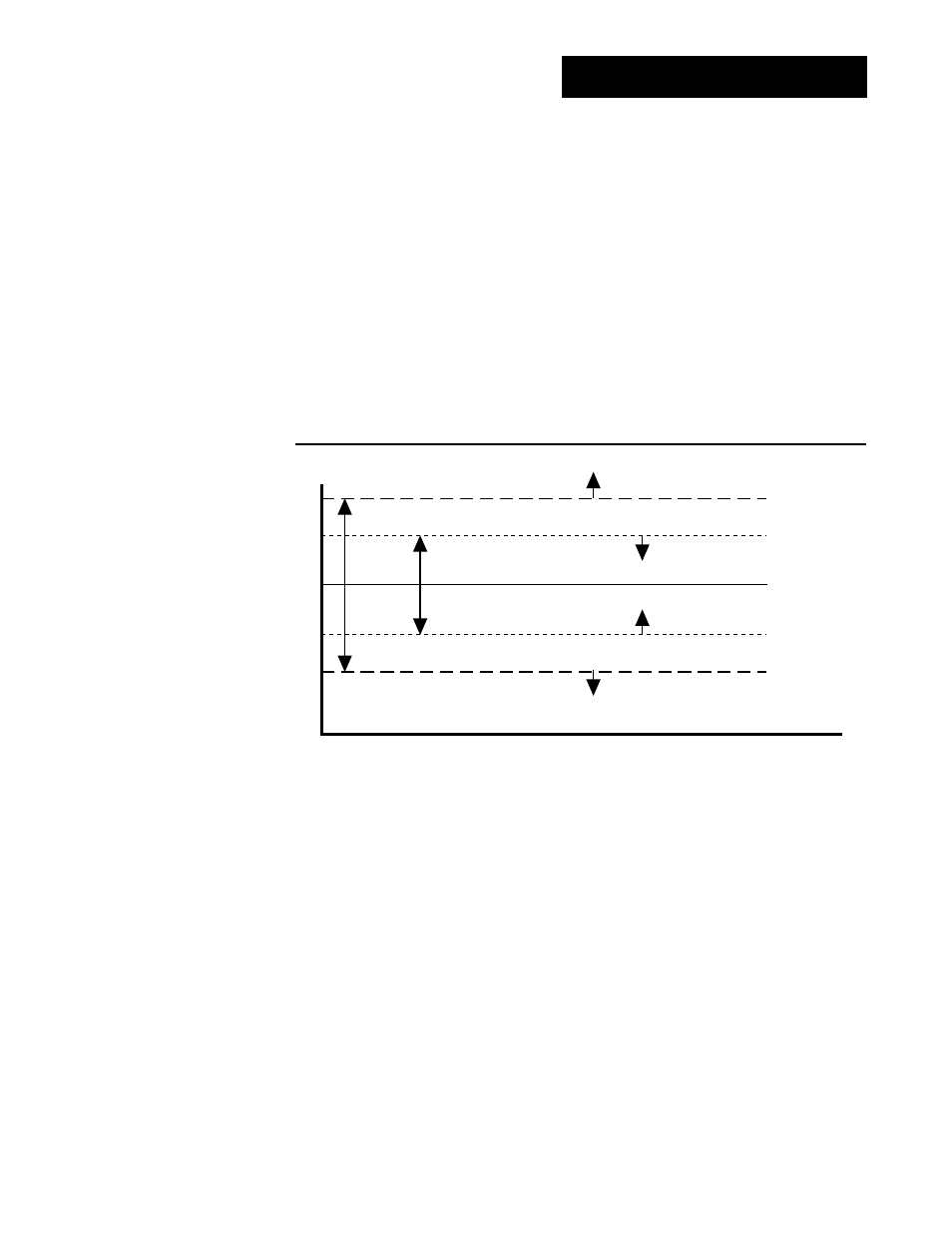

Abb. 4.11 -
Pendeln und innere
Schleifdrahthysterese.
Pendeln
Schleifdraht-
hysterese
Ausschaltpunkt (Öffnen)
Ausschaltpunkt
(Schließen)
Einschaltpunkt (Öffnen)
Einschaltpunkt (Schließen)
Position des Schleifdrahtes
Sollwert
