1.6 WATLOW Serie 982 Benutzerhandbuch
Einführung, Kapitel 1
DIP-Schalter
O
N
↑
1 2 3
O
N
↑
1 2 3
O
N
↑
1 2 3
O
N
↑
1 2 3
O
N
↑
1 2 3
J, K, T, N, C, E, Pt2, D
Thermoelementeingang R, S, B
Thermoelementeingang
Pt-100-Eingang
Eingang mit 0-5 V, 1-5 V oder 0-10 V
Eingang mit 0-20 mA oder 4-20 mA
Einstellung der DIP-Schalter bei Reglern mit
Universaleingang
Nehmen Sie den Regler aus seinem Gehäuse. Die DIP-Schaltergruppe für
den Eingang 1 (In1) finden Sie auf der Rückseite unten am Gerät. Stellen
Sie die DIP-Schalter auf den in Ihrer Anwendung eingesetzten Meßfühler
ein.
Regler mit der Typennummer 98 _ C - 1 _ _ _ - _ _ _ _ haben diese DIP-
Schaltergruppe nicht.

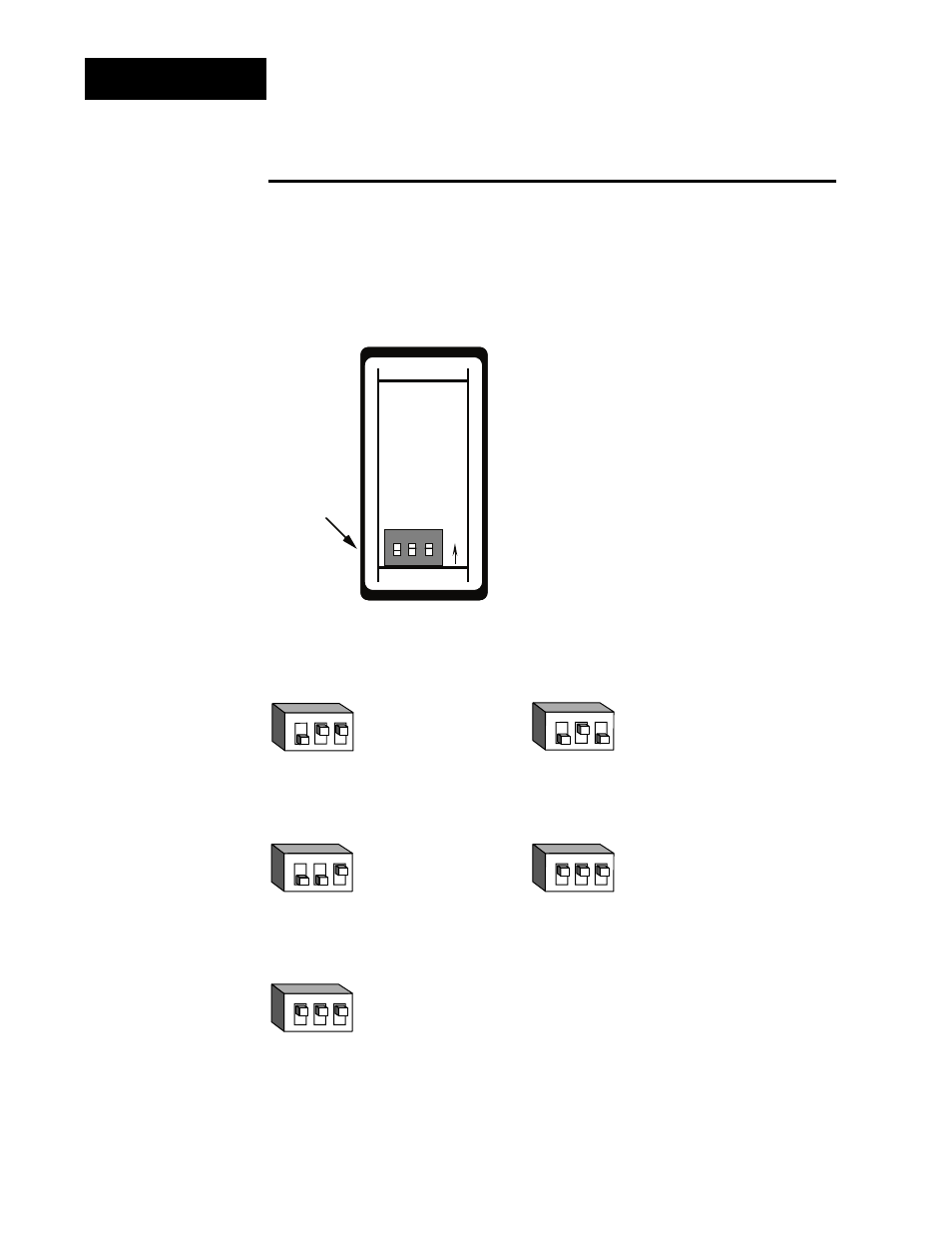

Abb. 1.6a -
Position der DIP-
Schaltergruppe für
Eingang 1.
Abb. 1.6b -
Einstellung der DIP-
Schalter für
Eingang 1.
I n 1
EIN
DIP-Schaltergruppe für Eingang 1
98_ C - 2_ _ _ - _ _ _ _
