3.2

WATLOW Serie 982 Benutzerhandbuch

Bedienfeld und Grundmenü, Kapitel 3

Grundmenü

Das Grundmenü

Wenn die Anzeigetaste ∂ gedrückt wird, kehrt der Regler immer zum
Grundmenü zurück. Der Regler kehrt automatisch in das Grundmenü
zurück, wenn eine Minute lang keine Taste gedrückt wird.

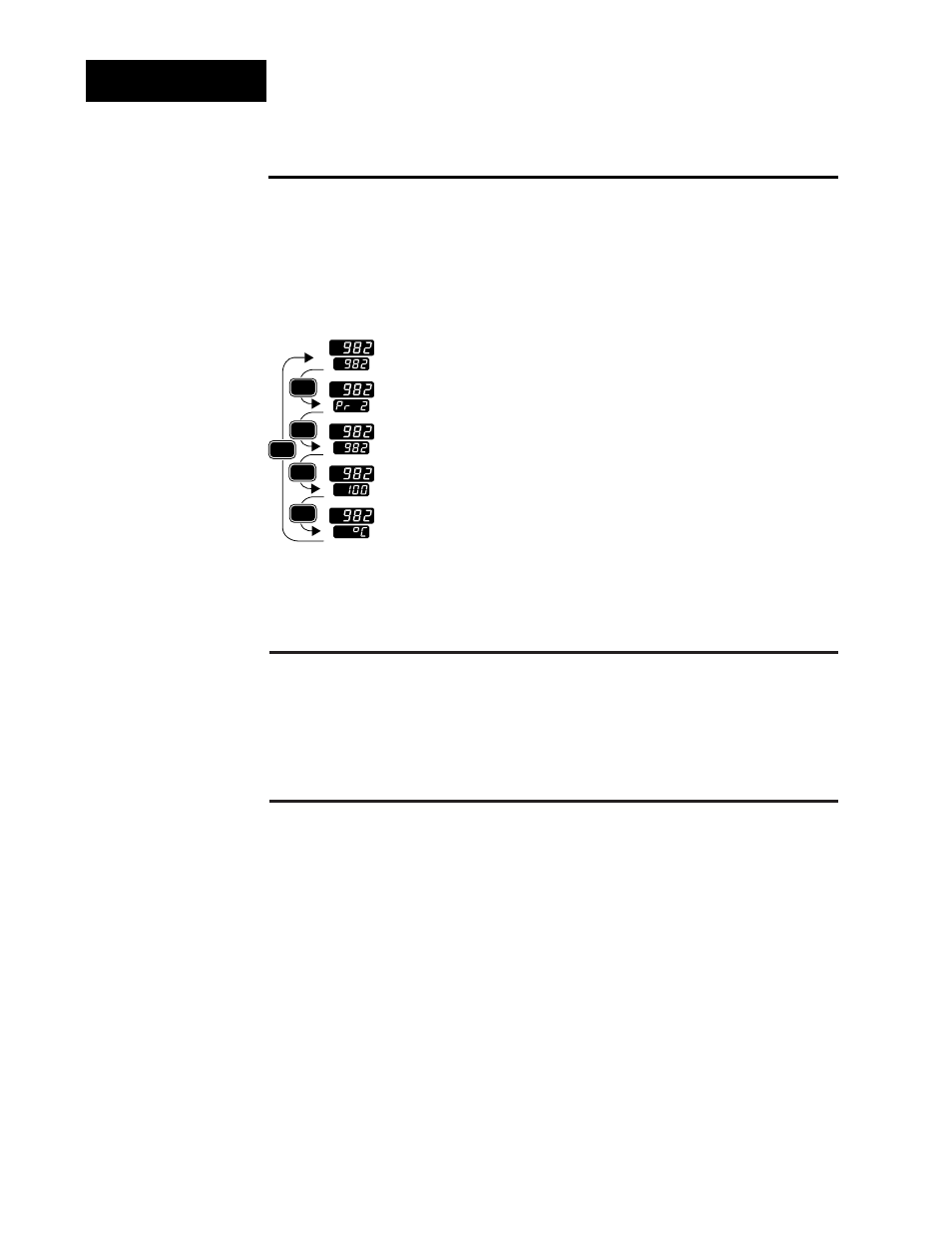

Abb. 3.2 -
Das Grundmenü.

DISPLAY

Gewählte Einheiten (Einheiten,

°

C oder

°

F)

Sollwert 1 (wird über die Abwärts- und Aufwärtspfeiltaste verändert)

Analogeingang 2 (erscheint nur bei Reglern mit Schleifdrahtrückmeldung)

Abweichung von Sollwert 1, Istwert 1 minus Sollwert 1 (DEV-LED leuchtet)

Ausgangsleistung in Prozent (%OUT-LED leuchtet)

DISPLAY

Momentaner Wert an Eingang 1

Momentaner Prozentwert am Schleifdraht

Momentaner Wert an Eingang 1

Momentaner Wert an Eingang 1

Momentaner Wert an Eingang 1

DISPLAY

DISPLAY

DISPLAY

DISPLAY

˜

HINWEIS:
Wenn Sie für die
Eingabeaufforderung

[`In2]

im

Eingangsmenü die
Option

[``no]

wählen, erscheint die
Eingabeaufforderung

[Pr`2]

nicht.

˜

HINWEIS:
Informationen zu
den Einstellbe-
reichsgrenzen von
Eingang 1

[`In1]

und Eingang 2

[`In2]

finden Sie in

Kapitel 4.

Einzelsollwert

Wenn kein Programm abläuft, kann man den Sollwert über Tastatur oder
über die serielle Schnittstelle einstellen. Man kann alle Ausgänge
einschließlich Ereignisausgänge abschalten, indem man den Sollwert so
weit verringert, bis [`OFF] an Stelle des Sollwertes angezeigt wird.

Rampenfunktion

Wenn ein Programm abläuft, wird der Sollwert vom Rampenprogramm
vorgegeben. Dieser Sollwert kann betrachtet aber nicht verändert werden.
Den Zustand des Ereignisausgangs kann man für jeden Schritt separat
wählen.
