2.8 WATLOW Serie 982 Benutzerhandbuch Installation und Verdrahtung, Kapitel 2

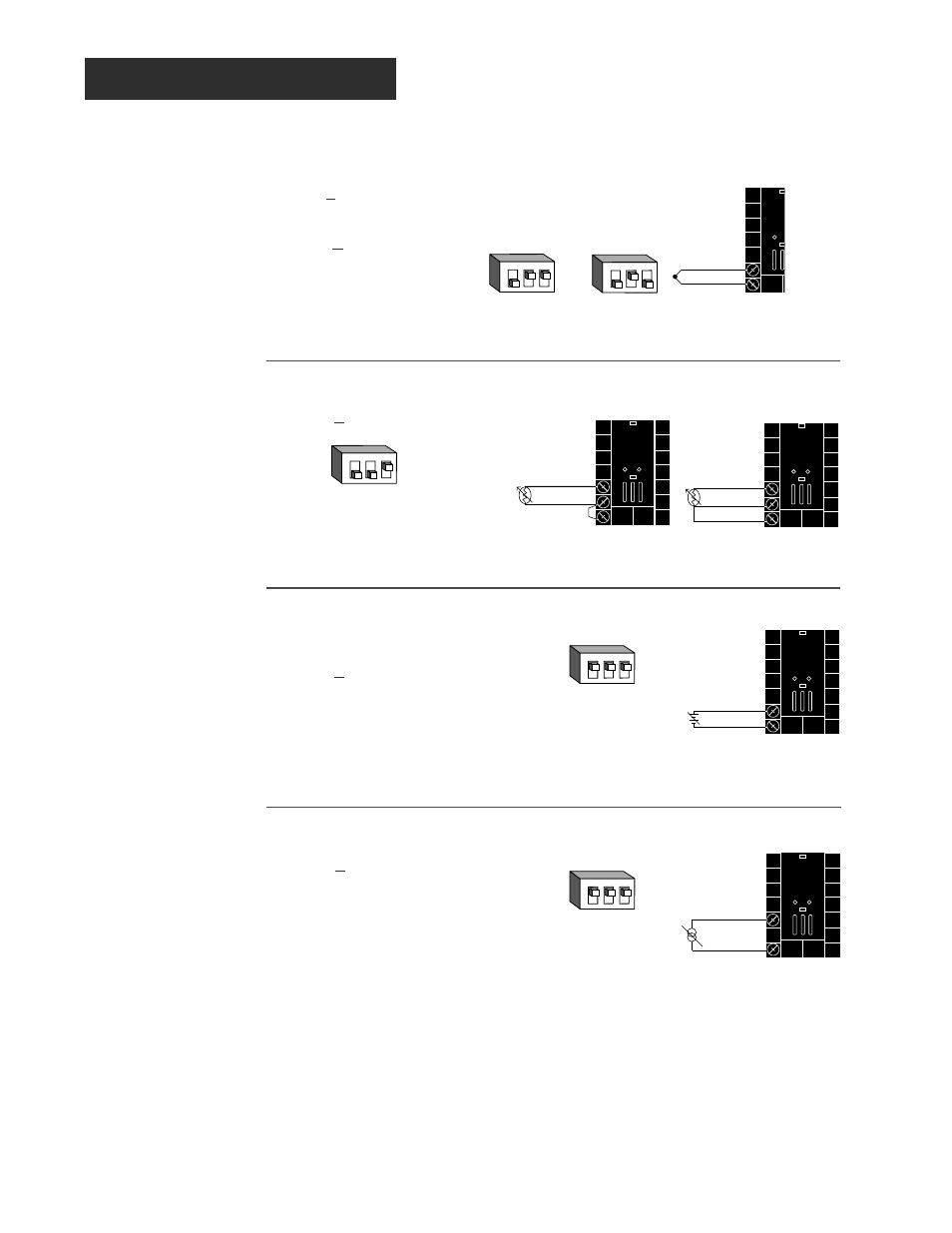

Verdrahtung Eingang 1
Abb. 2.8c:
Analogeingang 0-5 V О О , 1-5 V О О oder 0-10 V О О
(Gleichspannung)
Universaleingang
98 _ C - 2 _ _ _ - _ _ _ _
Eingangsimpedanz: 10 k
Ω
Abb. 2.8a:
Thermoelement
Nur Thermoelement
98 _ C - 1 _ _ _ - _ _ _ _ (keine DIP-Schalter)
Universaleingang
98 _ C - 2 _ _ _ - _ _ _ _
Eingangsimpedanz: 20 M
Ω
Abb. 2.8b:
Pt-100-Fühler (2- oder 3-Leiter)
Universaleingang
98 _ C - 2 _ _ _ - _ _ _ _
9
10
8
S2
S1
S3
10
9
-
+
Abb. 2.8d:
Analogeingang 0-20 mA oder 4-20 mA
Universaleingang
98 _ C - 2 _ _ _ - _ _ _ _
Eingangsimpedanz: 7
Ω
10
8 -
+
9
10
8
S2
S1
Stellung der
DIP-Schalter
Stellung der DIP-
Schalter: R, S, B
Stellung der DIP-Schalter:
J, K, T, N, C, E, D, Pt2
Stellung der
DIP-Schalter
Stellung der
DIP-Schalter
˜
HINWEIS:
Die fünf folgenden
Schritte garantieren
Ihnen eine erfolg-
reiche Installation:
• Überprüfung der
Typennummer und
Softwareauswahl
(s. Anhang);
• Einstellung der
DIP-Schalter
(s. Kapitel 1);
• Meßfühler-
konfiguration
(s. Kapitel 2 und
Anhang);
• Meßfühler-
installation
(s. Kapitel 2); und
• Verdrahtung
(s. Kapitel 2).
O
N
↑
1 2 3
O
N
↑
1 2 3
O
N
↑
1 2 3
O
N
↑
1 2 3
9
10
+
-
Brücke zwischen
Klemme 9 und 10
bei 2-Leiter-Pt-100
O
N
↑
1 2 3
