2.10 WATLOW Serie 982 Benutzerhandbuch Installation und Verdrahtung, Kapitel 2

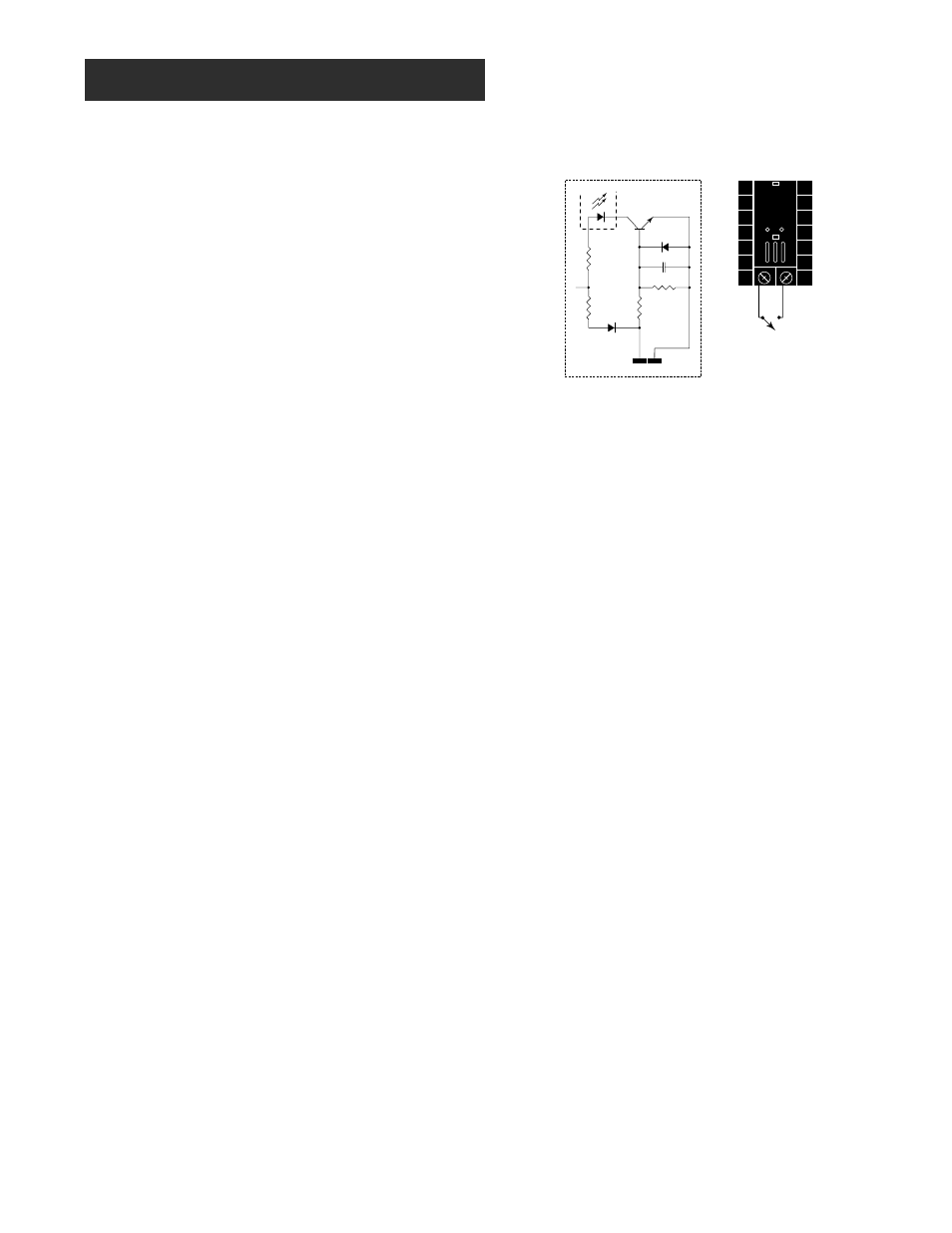

Abb. 2.10:
Digitaler Ereigniseingang 1
Bei allen Reglern vorhanden.
14-36VÎ Gleichspannung,
Ereigniseingang 1 AUS (offen)
0-3 VÎ Gleichspannung, Ereigniseingang 1
EIN (geschlossen)
23 24
+ -
24 23
+24V Î (dc)
10K Ω
4.99K Ω
galvanische
Trennung
750 Ω
.01 µ f
4.99K Ω
Innenschaltbild
˜
HINWEIS:
Die fünf folgenden
Schritte garantieren
Ihnen eine erfolg-
reiche Installation:
• Überprüfung der
Typennummer und
Softwareauswahl (s.
Anhang);
• Einstellung der
DIP-Schalter (s.
Kapitel 1);
• Meßfühler-
konfiguration (s.
Kapitel 2 und
Anhang);
• Meßfühler-
installation (s.
Kapitel 2); und
• Verdrahtung (s.
Kapitel 2).
Verdrahtung Ereigniseingang 1
