2.2 WATLOW Serie 982 Benutzerhandbuch Installation und Verdrahtung, Kapitel 2
Installation
Installation der Regler der Serie 982
Zur Installation und Montage muß die Montagetafel von der Rückseite her
zugänglich sein.
1. Fertigen Sie einen Montagetafelausschnitt an.
2. Nehmen Sie dann den Regler aus seinem Gehäuse. Die Haltezapfen
befinden sich entweder an den beiden Seiten der Stirnabdeckung oder an
der Ober- und Unterseite der Stirnabdeckung. Drücken Sie zunächst auf
die Haltezapfen an einer Seite, bis sich diese lösen. Lösen Sie danach die
beiden Haltezapfen auf der gegenüberliegenden Seite der Stirnabdeckung.
Nun können Sie den Regler vorsichtig durch Hin- und Herbewegen der
Stirnabdeckung herausziehen.
3. Schieben Sie das Gehäuse in den Montagetafelausschnitt, und achten
Sie darauf, daß die Dichtung zwischen der Montagetafel und der
Stirnabdeckung einen sauberen Sitz einnimmt. Schieben Sie nun den
Montagekragen von hinten auf den Regler und sichern diesen durch
die mitgelieferten Haltpratzen.
Montagetafel Verstellbare
Halterung
Stirnabdeckung
Außendichtung
Montagekragen
Haltezapfen
Ansicht: oben und unten
(982 und 984) oder
seitlich (981 und 983)
Montageschlitze
Ansicht: seitlich (982 und 984)
oder oben und unten (981 und 983)
˜
HINWEIS: Das
Entfernen des
Gehäuses er-
leichtert die
Montage.

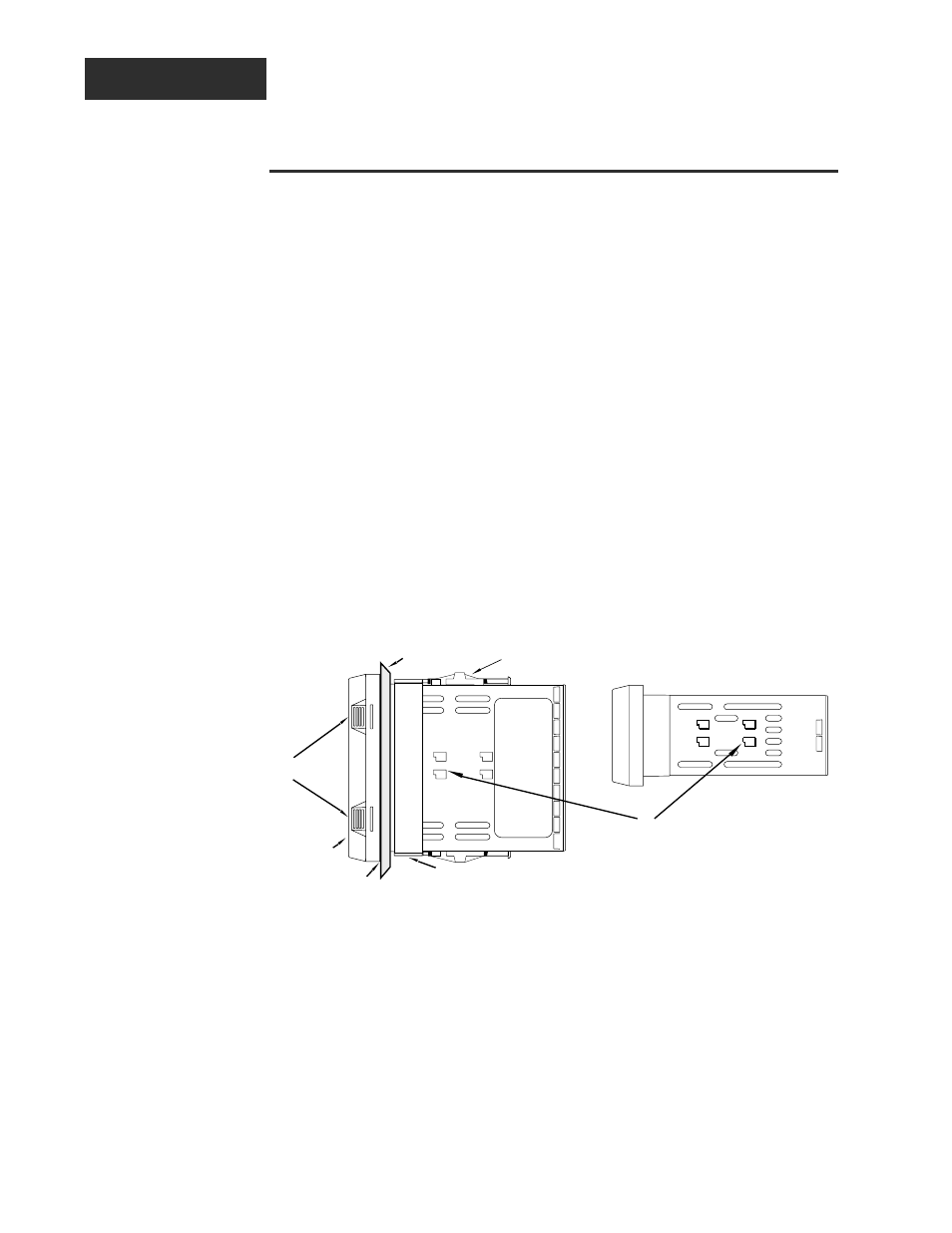

Abb. 2.2:
Ansicht von der
Seite und von oben.
