4.4 WATLOW Serie 982 Benutzerhandbuch Set-up-Menüs, Kapitel 4
[`In1]
Eingang 1:
Fortsetzung
Set-up: Eingangsmenü
wenn Voreinstellung
↓ ↓

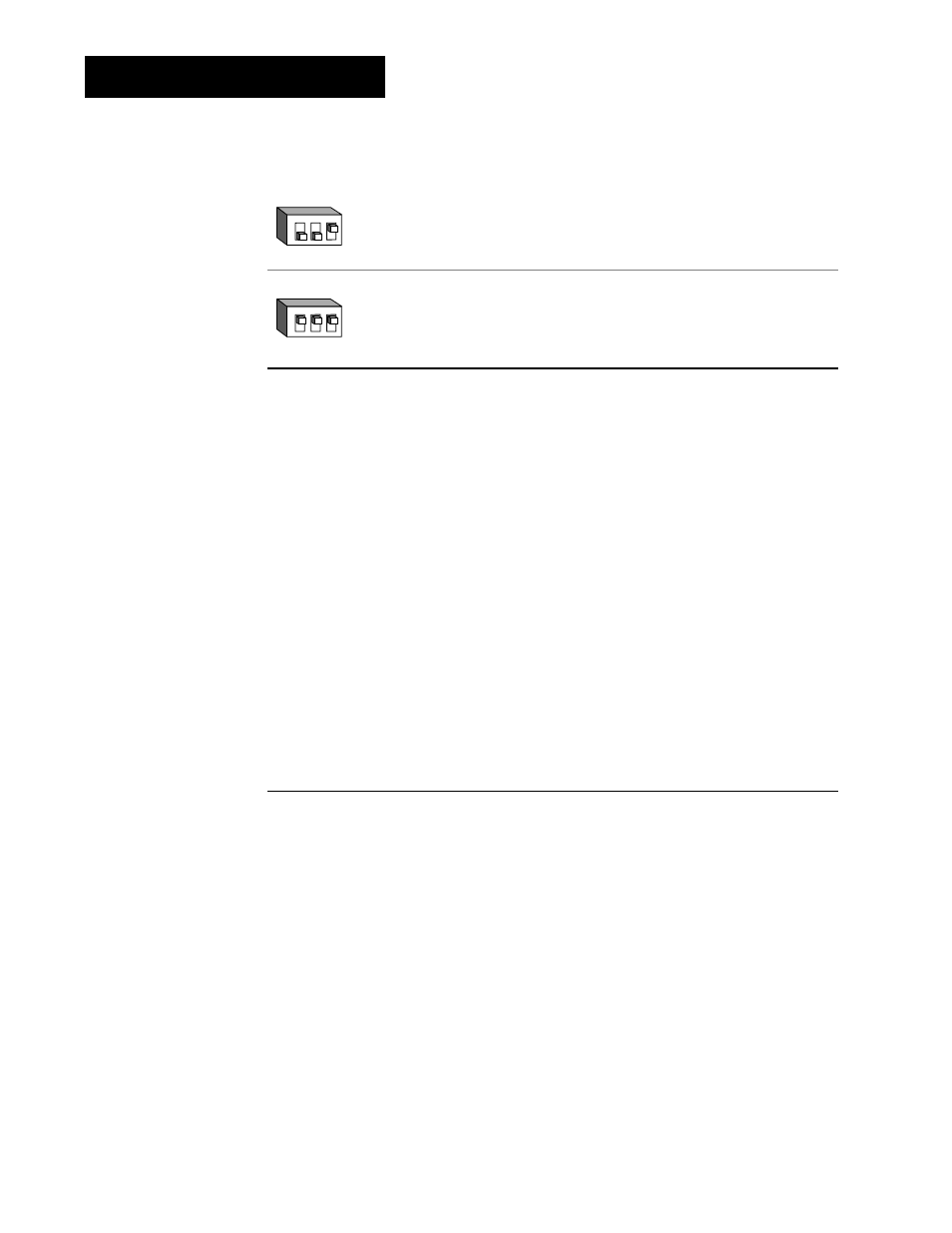

DIP-Schalter
Eingang 1 Pt 100 Pt 100 (0,1°)
[`rtd] [`r†d]
[`In1] [`In1]
Pt 100
DIP-Schalter
Eingang 1 4-20mA 0-20mA 0-5V Î 1-5V Î 0-10 V Î (Gleichspannung)
[4-20] [0-20] [`0-5] [`1-5] [0-10]
[`In1] [`In1] [`In1] [`In1] [`In1]
Analogeingang
Dezimalstelle 1
Legen Sie die Anzahl der Dezimalstellen für die Werte des
Analogeinganges 1 fest. Über diese Eingabeaufforderung und die
Eingabeaufforderungen "obere und untere Einstellbereichsgrenze" können
Sie die Maßeinheiten für Analogeingang 1 definieren und festlegen.
• Alle Eingabeaufforderungen mit Maßeinheiten, die sich auf Eingang 1
beziehen, werden mit der gewählten Dezimalstelle angezeigt, wie z.B. die
Proportionalbänder, Alarm- und Prozeßsollwerte,
Kalibrierungsausgleiche, Totzonen und Einstellbereichsgrenzen.
Die Eingabeaufforderung [dEC1] erscheint nur, wenn Sie Eingang 1
[`In1] als Analogeingang definiert haben.
Voreinstellung
↓
[```)] [``)0] [`)00] [)000]
[dEC1] [DEC1] [dEC1] [dEC1]
E
I
N
↑
1 2 3
E
I
N
↑
1 2 3
[dEC1]
