2.4

WATLOW Serie 982 Benutzerhandbuch

Installation und Verdrahtung, Kapitel 2

Verdrahtung

Verdrahtung der Regler der Serie 982

Die Verdrahtung hängt von der Typennummer und der Einstellung der
DIP-Schalter ab. Bitte vergleichen Sie die Typennummer, die Sie auf bei-
den Seiten des Reglers finden, mit den Nummern hier und mit der
Typenliste im Anhang dieses Handbuches.

Galvanische Trennung der Ein- und Ausgänge

In der Serie 982 wird eine galvanische Trennung zwischen den
Analogeingängen und den Regelausgängen/Digitaleingängen eingesetzt.
Diese Art der Isolierung bildet eine Wechselstrombarriere bis zu 500 VÅ
Wechselspannung, die die Entstehung von Erdschleifen verhindert, z.B.
bei der Verwendung von geerdeten Meßfühlern und/oder
Peripheriegeräten.

Die galvanische Trennung wird aufgehoben, wenn:
• die Analogeingänge 1 und 2 zu einer Gruppe zusammengefaßt werden.
• die Ausgänge 1 bis 4 und der Standardereigniseingang zu einer Gruppe
zusammengefaßt werden. Wird Ausgang 4 als Kommunikationsausgang
konfiguriert, trifft dies nicht für Ausgang 4 zu.
• Der digitale Kommunikationsausgang (Ausgang 4) ist von den beiden
oben genannten Gruppen getrennt.

Netzanschluß

Nennspannung: 100 bis 240 V

Е

Е

Wechselspannung, (Betriebsspannung: 85 bis

264 V)

Gerätausführung horizontal

98 1 C - _ _ _ _ - _ _ _ _

Gerätausführung vertikal

98 2 C - _ _ _ _ - _ _ _ _

Nennspannung: 24 bis 28

ı

ı

Gleich-/Wechselspannung, (Betriebsspannung:

21 bis 30 V)

Gerätausführung horizontal

98 3 C - _ _ _ _ - _ _ _ _

Gerätausführung vertikal

98 4 C - _ _ _ _ - _ _ _ _

WARNUNG:
Bitte halten Sie sich
an die gültigen
Sicherheitsvor-
kehrungen, wenn
Sie dieses Gerät an
eine
Spannungsquelle,
elektrische
Meßfühler oder
Peripheriegeräte
anschließen, um
Sach- oder
Personenschäden
zu vermeiden.

˜

HINWEIS:
Die galvanische
Trennung wird unwirk-
sam, wenn die
Spannungsversorgung
für externe Geräte zur
Spannungsversorgung
eines Signalformers
an Eingang 1 genutzt
wird.

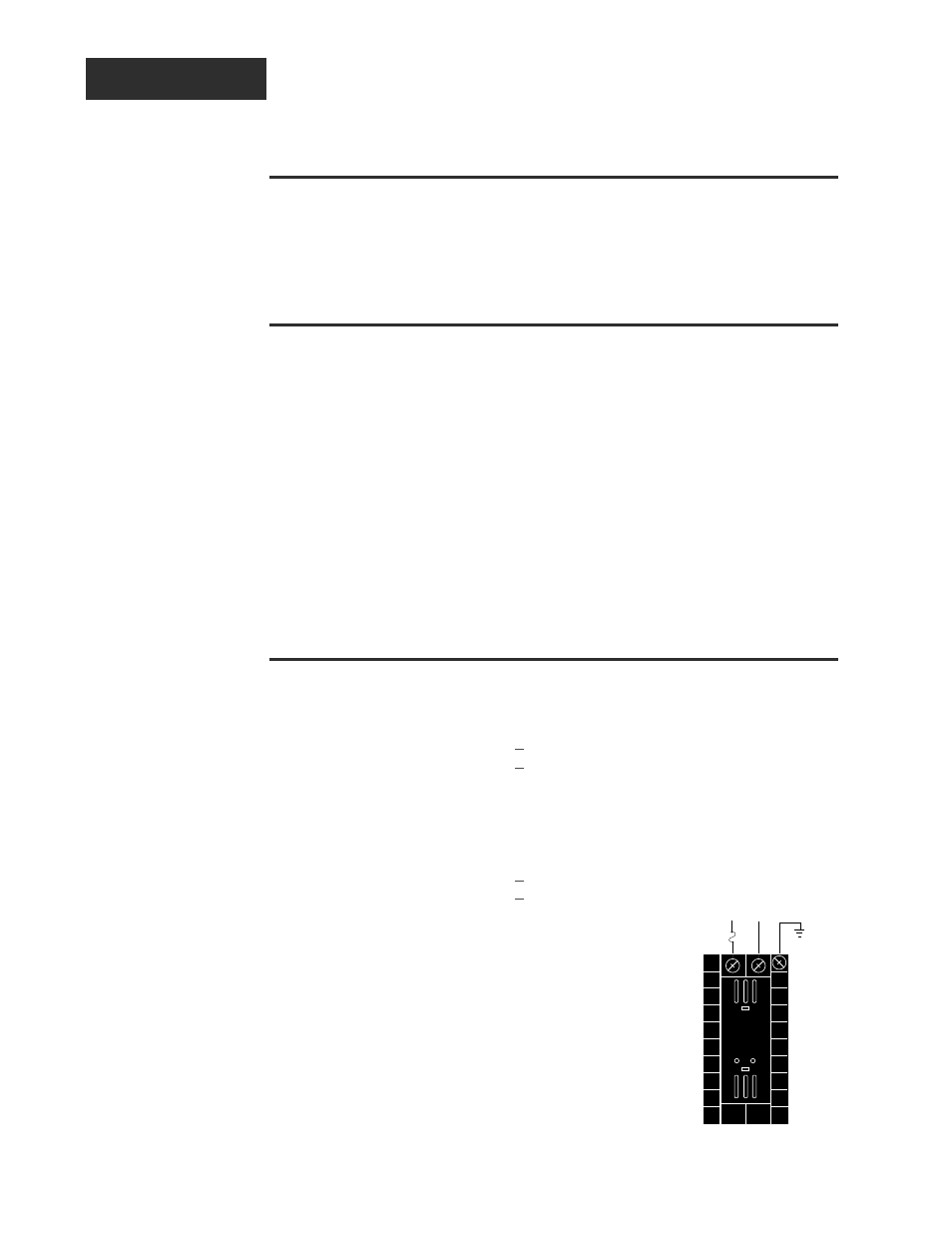

Abb. 2.4 -
Netzanschluß.

ç

VORSICHT:
Wenn Sie die für
Niederspannung
ausgelegten Regler
an Hochspannung
anschließen, kann
dies zu irreversiblen
Schäden am Regler
führen.

Sicherung

22

21

Erde

11

L2
(N)

L1

(Phase)

+

-
