Extracción de la cubierta de acceso
Extraiga la cubierta de acceso para acceder a los terminales de
cableado. Consulte la

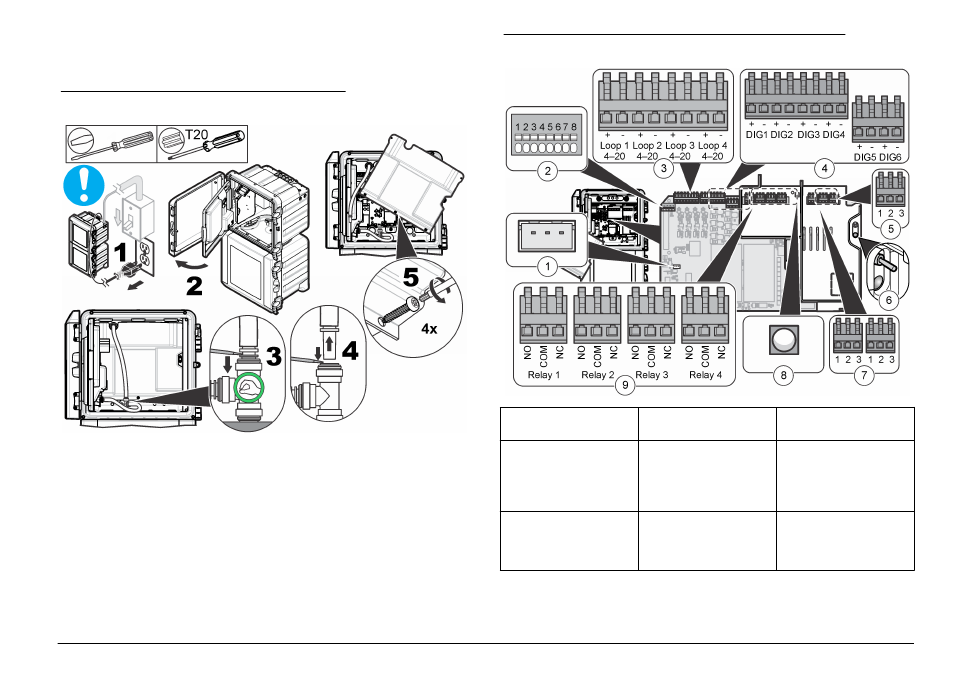

Figura 11 Extracción de la cubierta de acceso
Descripción general de las conexiones de cableado
muestra todas las conexiones de cableado posibles.
Asegúrese de utilizar el calibrador de cables que se especifica para la
conexión (consulte las
Figura 12 Conexiones en la placa de circuitos principal
1 Conexión de monitor
doble
4 Entradas digitales
7 Salida de energía
2 Conexión de la sonda
inteligente
5 Entrada de energía
8 LED de salida de
energía (on =
alimentación
conectada al
analizador)
3 Salidas de 4–20 mA
6 LED e interruptor de
encendido (on = el
analizador está
encendido)
9 Relés
Español 85
