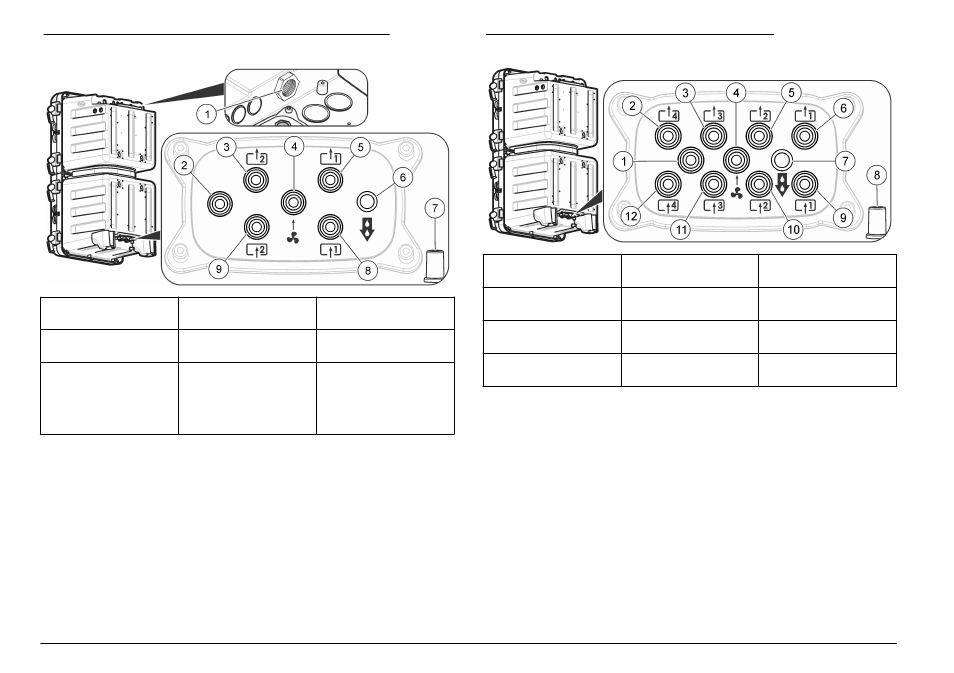

Abbildung 3 Anschlüsse für ein oder zwei Probenflüsse
1 Entlüftungsöffnung –
geöffnet lassen
4 Luftspülungseinlass
(optional)
7 Gehäuse-Ablauf für
Überlauf und Lecks
2 Nicht belegt
5 Probe 1 Bypass-
Ablauf
8 Probe 1 Einlass
3 Nur bei
Analysatoren mit
zwei Probenflüssen:
Probe 2 Bypass-
Ablauf
6 Chemikalien-Ablauf
9 Nur bei
Analysatoren mit
zwei Probenflüssen:
Einlass Probe 2
Abbildung 4 Anschlüsse für vier Probenflüsse
1 Nicht belegt
5 Probe 2 Bypass-
Ablauf
9 Probe 1 Einlass
2 Probe 4 Bypass-
Ablauf
6 Probe 1 Bypass-
Ablauf
10 Probe 2 Einlass
3 Probe 3 Bypass-
Ablauf
7 Chemikalien-Ablauf
11 Probe 3 Einlass
4 Luftspülungseinlass
(optional)
8 Gehäuse-Ablauf für
Überlauf und Lecks
12 Probe 4 Einlass
