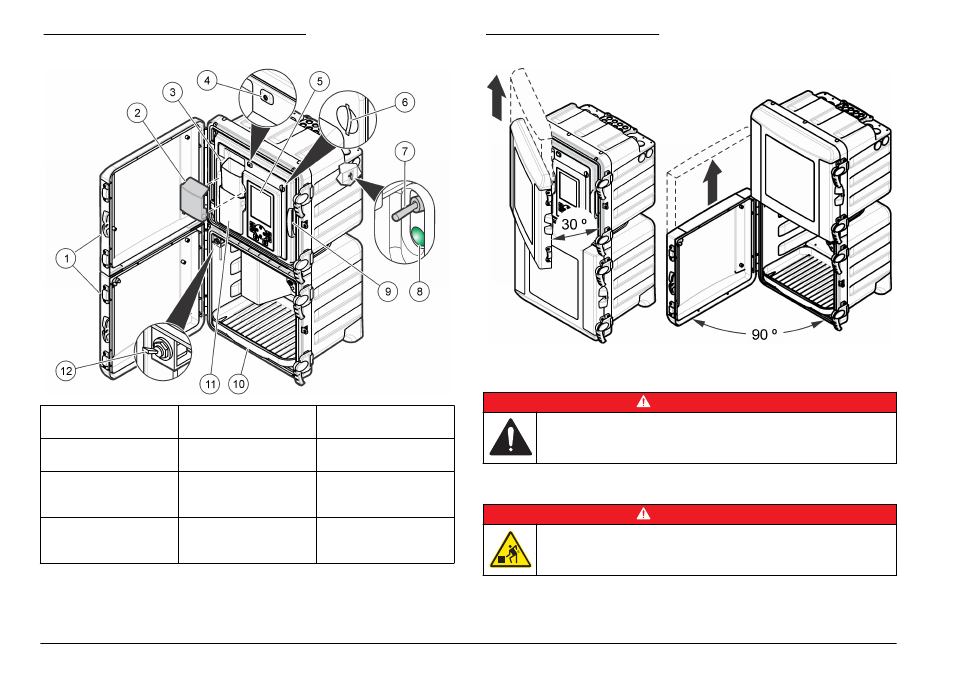

Figura 1 Prezentare generală a produsului
1 Uşile superioară şi
inferioară
5 Afişajul şi tastatura 9 Panou de date
analitice
2 Capacul pâlniei 6 Fanta pentru cardul
SD
10 Tava pentru
recipientul de reactiv
3 Pâlnia de intrare
pentru prelevarea
probei
7 Întrerupător 11 Capacul
colorimetrului
4 Indicatorul luminos de
stare
8 LED de alimentare
(aprins = analizorul
este pornit)
12 Supapa de
prelevare probă
Figura 2 Demontarea uşilor
Instalarea
P E R I C O L
Pericole multiple. Numai personalul calificat trebuie să efectueze
activităţile descrise în această secţiune a documentului.
Instalare mecanică
P E R I C O L
Risc de accidentare sau de deces. Asiguraţi-vă că dispozitivul de
montare pe perete este capabil să susţină de 4 ori greutatea
echipamentului.
