Page 67: Figure 10

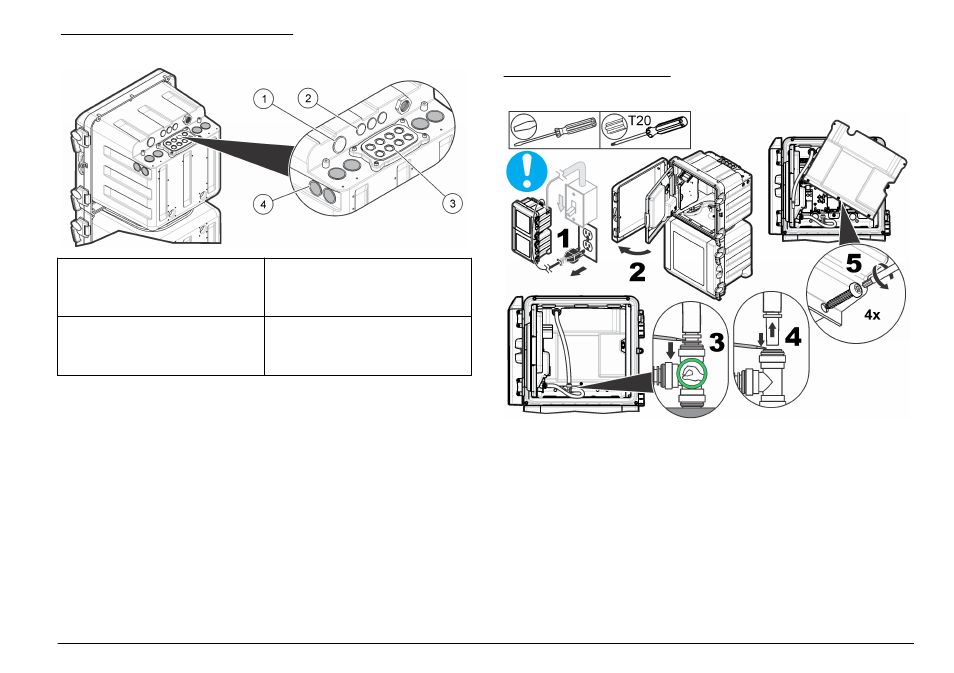

Figure 10 Orifices d'entrée électrique
1 Mise sous tension (cordon
d'alimentation uniquement), aucune
plaque de mise à la terre. A ne pas
utiliser pour les conduits.
3 Modules de communication et de
réseau (8x)
2 Modules de communication et de
réseau (3x)
4 Mise sous et hors tension (conduit
ou cordon d'alimentation), plaque
de mise à la terre, modules de
communication et de réseau (8x)
Retrait du cache
Retirez le cache pour effectuer le câblage des bornes. Voir
Figure 11 Retrait du cache
Présentation des connexions pour câblage
présente toutes les possibilités de câblage. Assurez-vous
d'utiliser le calibre de câble spécifié pour le branchement (reportez-vous
à la section
à la page 56).
Français 67
