Page 168: Aby utrzymać klasę ochrony

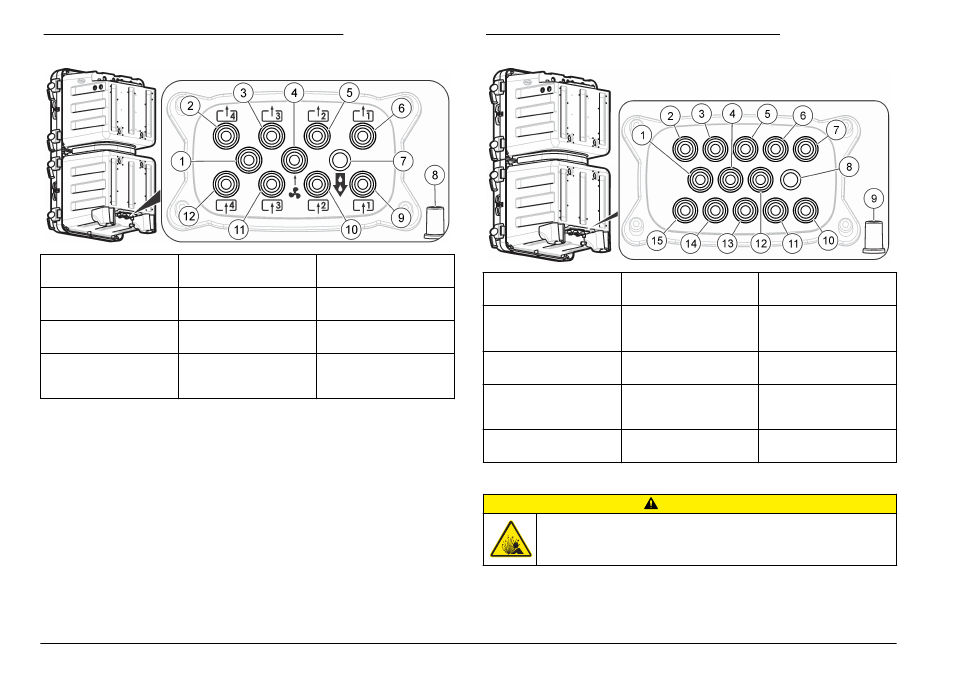

Rysunek 4 Króćce dla czterech strumieni próbki
1 Nie używany
5 Odpływ omijający
próbkę 2
9 Dopływ próbki 1
2 Odpływ omijający
próbkę 4
6 Odpływ omijający
próbkę 1
10 Dopływ próbki 2
3 Odpływ omijający
próbkę 3
7 Odpływ substancji
chemicznych
11 Dopływ próbki 3
4 Wlot oczyszczania
powietrza
(opcjonalnie)
8 Odpływ obudowy
na wypadek rozlania
lub przecieków
12 Dopływ próbki 4
Rysunek 5 Króćce dla sześciu strumieni próbki
1 Odpływ omijający
próbkę 6
6 Odpływ omijający
próbkę 2
11 Dopływ próbki 2
2 Odpływ omijający
próbkę 5
7 Odpływ omijający
próbkę 1
12 Wlot oczyszczania
powietrza
(opcjonalnie)
3 Odpływ omijający
próbkę 4
8 Odpływ substancji
chemicznych
13 Dopływ próbki 3
4 Dopływ próbki 6
9 Odpływ obudowy
na wypadek rozlania
lub przecieków
14 Dopływ próbki 4
5 Odpływ omijający
próbkę 3
10 Dopływ próbki 1
15 Dopływ próbki 5
Przyłączanie próbki i odpływów
U W A G A
Zagrożenie wybuchem. Używać tylko regulatora dostarczonego przez
producenta.
168 Polski
