Page 279

Prieigos dangčio nuėmimas
Norėdami vykdyti jungimą prie laidų jungimo kontaktų, nuimkite prieigos
dangtį. Žr.

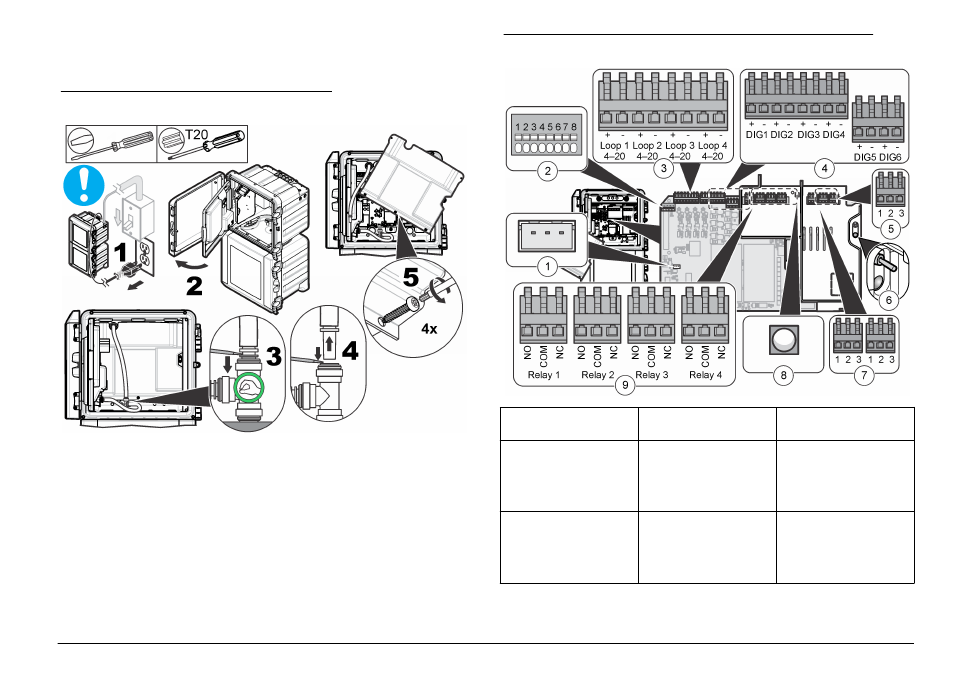

Paveikslėlis 11 Prieigos dangčio nuėmimas
Laidų sujungimo apžvalga
pateikiami visi galimi laidų sujungimai. Būtinai naudokite
jungčiai nurodyto kalibro laidą (žr.
Puslapyje 268).
Paveikslėlis 12 Jungtys ant pagrindinės grandinės plokštės
1 Dviejų monitorių
jungtis
4 Skaitmeninės įvestys
7 Maitinimo išvadas
2 Išmaniojo zondo
jungtis
5 Maitinimo įvadas
8 Maitinimo išvado
šviesos diodas
(įjungtas = prijungtas
analizatoriaus
maitinimas)
3 4–20 mA išvestys
6 Maitinimo jungiklis ir
šviesos diodas
(įjungtas =
analizatorius yra
įjungtas)
9 Relės
lietuvių kalba 279
