Toegangsklep verwijderen
Verwijder de toegangsklep om de bedradingsklemmen aan te sluiten.
Raadpleeg

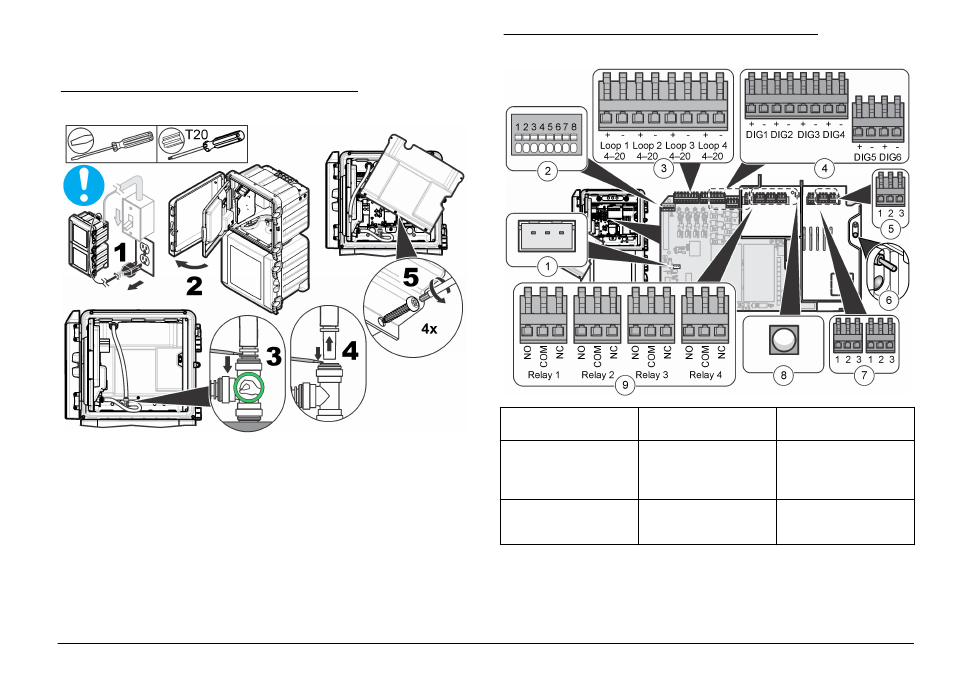

Afbeelding 11 Verwijderen van de toegangsklep
Overzicht van bedradingsaansluitingen
toont alle mogelijke bedradingsaansluitingen. Gebruik de
draadmaat die is gespecificeerd voor de aansluiting (raadpleeg
op pagina 144).
Afbeelding 12 Aansluitingen op de hoofdprintplaat
1 Aansluiting voor
dubbele monitor
4 Digitale ingangen
7 Voeding uit
2 Aansluiting voor
slimme sensor
5 Voeding in
8 LED voeding uit (aan
= voeding is
aangesloten op de
analyser)
3 4-20mA-uitgangen
6 Stroomschakelaar en
voedings-LED (aan =
analyser is aan)
9 Relais
Nederlands 155
