Page 261

Demontarea capacului de acces
Demontaţi capacul de acces pentru a permite conectarea la bornele
pentru cabluri. Consultaţi
.

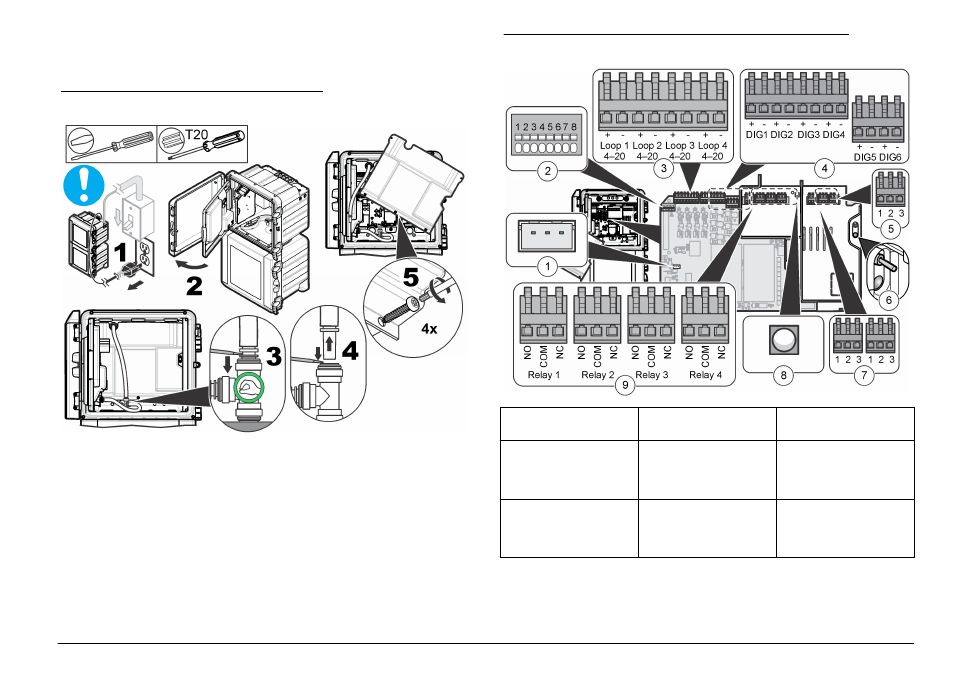

Figura 11 Demontarea capacului de acces
Prezentare generală a conexiunilor de cablare
prezintă toate conexiunile de cablare posibile. Asiguraţi-vă că
utilizaţi cabluri de calibrul specificat pentru conexiune (a se vedea
de la pagina 250).
Figura 12 Conexiunile de pe placa principală de circuite
1 Conexiunea pentru
monitorul dual
4 Intrările digitale
7 Ieşirea de alimentare
2 Conexiunea pentru
sonde inteligente
5 Intrarea de alimentare 8 LED-ul ieşirii de
alimentare (aprins =
alimentarea este
conectată la analizor)
3 Ieşirile de 4-20 mA
6 Comutatorul şi LED-ul
de alimentare (aprins
= analizorul este
pornit)
9 Relee
Română 261
