Napomena: Izlazi od 4-20 mA ne mogu se koristiti za 2-žične prijenosnike
(napajane kroz petlju signala).
Priključivanje na digitalne ulaze
Analizator može primiti digitalni signal iz vanjskog uređaja poput mjerača
protoka radi zaustavljanja mjerenja kada se zaustavi protok. Svaki
diskretni ulaz koristi se za omogućavanje/onemogućavanje
odgovarajućeg kanala uzorka.
Svaki digitalni ulaz može se konfigurirati kao izolirani digitalni ulaz vrste
TTL ili kao ulaz vrste relej/otvoreni kolektor. Pogledajte
. Prema
zadanim postavkama, kratkospojnici su postavljeni za digitalni ulaz vrste
izolirani TTL. Za priključivanje uređaja pogledajte odjeljak
na stranici 366.

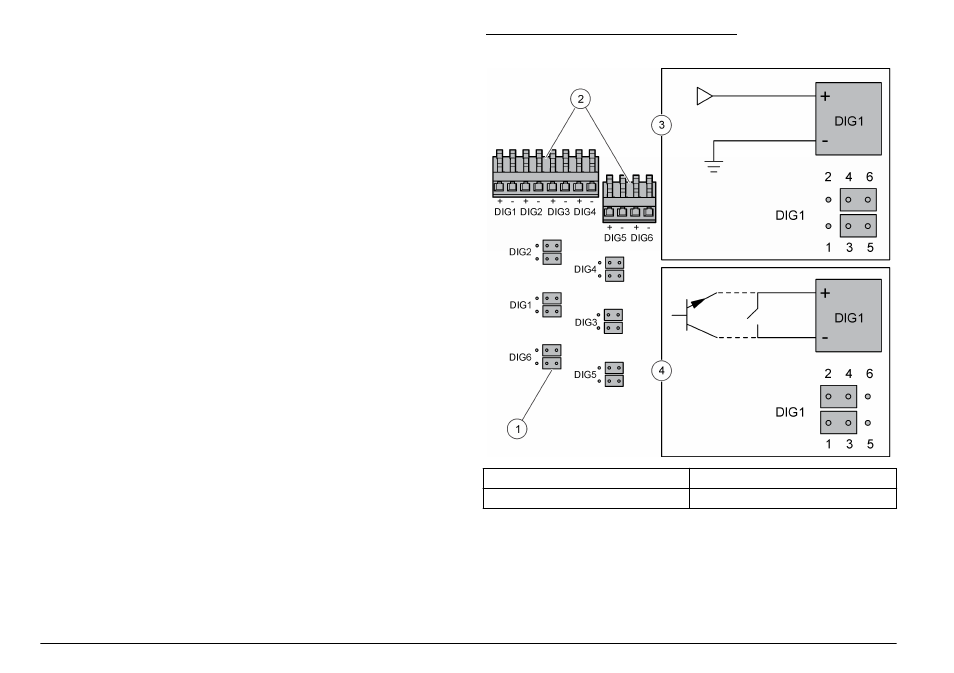

Slika 15 Digitalni ulaz vrste izolirani TTL
1 Kratkospojnik (12x)
3 Digitalni ulaz vrste izolirani TTL
2 Priključci digitalnog ulaza
4 Ulaz vrste relej/otvoreni kolektor
Postavljanje dodatnih modula
Moduli se mogu dodati za dodatne opcije izlaza, releja ili komunikacije.
Upute potražite u dokumentaciji isporučenoj uz modul.
