Rørføring af prøve- og drænledningerne, Figur 4, Figur 5 – Hach-Lange POLYMETRON 9610 sc SiO2 Operations User Manual
Page 133

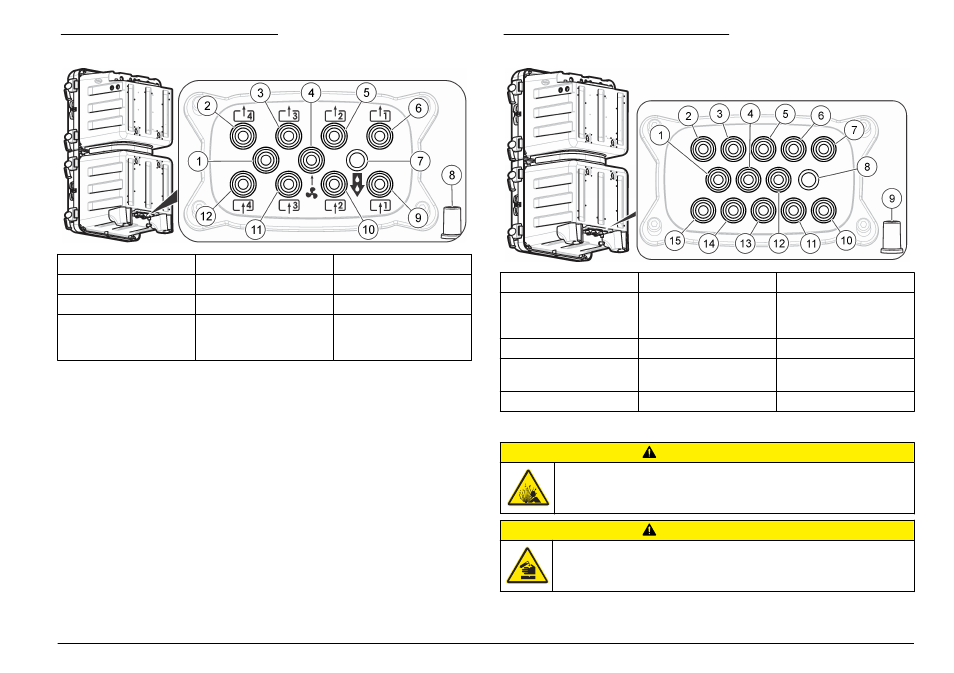

Figur 4 Porte til fire prøvestrømme
1 Ikke anvendt
5 Prøve 2 bypass-dræn
9 Prøve 1 indløb
2 Prøve 4 bypass-dræn
6 Prøve 1 bypass-dræn
10 Prøve 2 indløb
3 Prøve 3 bypass-dræn
7 Kemisk dræn
11 Prøve 3 indløb
4 Indløb til
luftudtømning
(ekstraudstyr)
8 Beholderdræn til spild
eller lækage
12 Prøve 4 indløb
Figur 5 Porte til seks prøvestrømme
1 Prøve 6 bypass-dræn
6 Prøve 2 bypass-dræn
11 Prøve 2 indløb
2 Prøve 5 bypass-dræn
7 Prøve 1 bypass-dræn
12 Indløb til
luftudtømning
(ekstraudstyr)
3 Prøve 4 bypass-dræn
8 Kemisk dræn
13 Prøve 3 indløb
4 Prøve 6 indløb
9 Beholderdræn til spild
eller lækage
14 Prøve 4 indløb
5 Prøve 3 bypass-dræn
10 Prøve 1 indløb
15 Prøve 5 indløb
Rørføring af prøve- og drænledningerne
F O R S I G T I G
Eksplosionsfare. Brug kun den regulator, der følger med fra
producenten.
F O R S I G T I G
Fare for eksponering for kemiske stoffer. Bortskaf kemikalier og affald i
overensstemmelse med lokale, regionale og nationale bestemmelser.
Dansk 133
