V A R O I T U S

Sähköiskun ja tulipalon vaara. Kun mittauslaitetta käytetään
virtajohdon kanssa, varmista, että johto on tarvittaessa helppo irrottaa
verkkovirtapistokkeesta.

H U O M A U T U S

Varmista, että lisälaitteet on kytketty mittauslaitteeseen paikallisten, alueellisten
ja kansallisten vaatimusten mukaisesti.

Huoltotulppien poistaminen

Kaapelit ja kaapelijohdot asennetaan sähkökytkentäportteihin. Katso
kohta

Kuva 10

. Kumiset peitetulpat poistetaan työntämällä niitä ensin

kotelon sisäpuolelta, jolloin ne löystyvät, ja vetämällä ne sitten kokonaan
irti ulkopuolelta. Sähkökytkentälevyn peitetulpat voi tarvittaessa irrottaa
vasaralla ja ruuvimeisselillä, kuten kohdassa

Kuva 14

sivulla 210 on

esitetty. Kotelointiluokituksen ylläpitämiseksi kaikki käyttämättömät portit
on peitettävä.

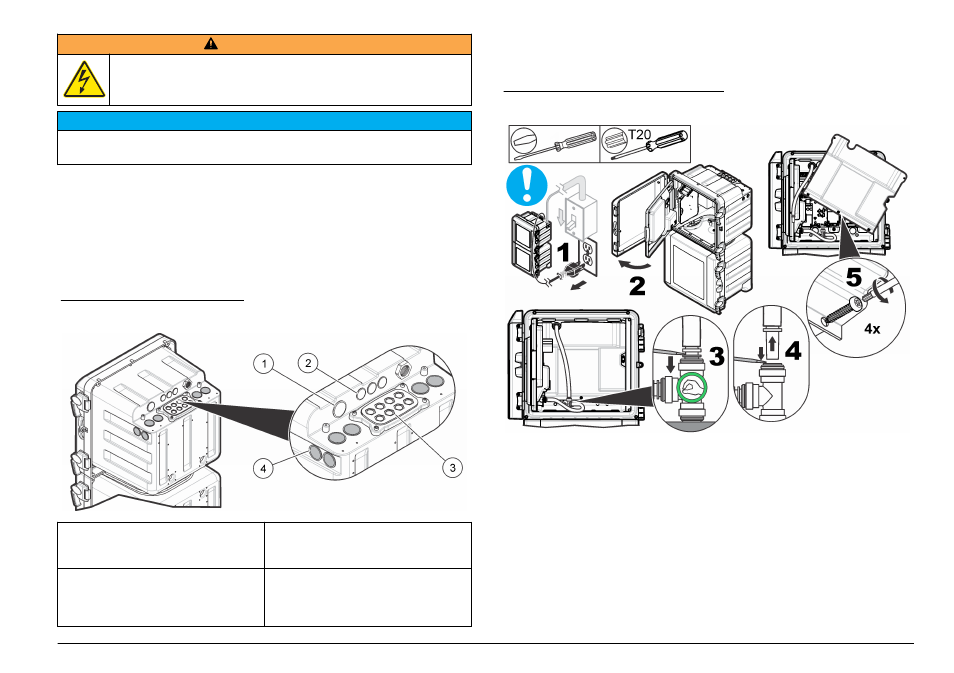

Kuva 10 Sähkökytkentäportit

1 Virransyöttö (vain virtajohto), ei

maadoituslevyä. Ei saa käyttää
kaapelijohdolle.

3 Tiedonsiirto- ja verkkomoduulit

(8 kpl)

2 Tiedonsiirto- ja verkkomoduulit

(3 kpl)

4 Virransyöttö tai -otto (kaapelijohto

tai virtajohto), maadoituslevy,
tiedonsiirto- ja verkkomoduulit
(8 kpl)
