V A R N I N G
Elektriska stötar och brandfara. Om instrumentet är kabelanslutet, se
till att installera instrumentet så att kabeln enkelt kan kopplas bort från
uttaget.
A N M Ä R K N I N G :
Se till att utrustningen är ansluten till instrumentet i enlighet med lokala, regionala
och nationella krav.
Ta bort åtkomstpluggar
Installera kablar och ledning genom ledningshålen. Se
.
Avlägsna gummitätningspluggarna genom att trycka loss dem inifrån
kapslingen. Avlägsna dem sedan genom att dra i dem utifrån. Ta bort
knockoutöppningar efter behov från elåtkomstplåten med en hammare
och skruvmejsel som
på sidan 193 visar. Sätt skydd på alla
portar som inte används för att bibehålla kapslingsklassen.

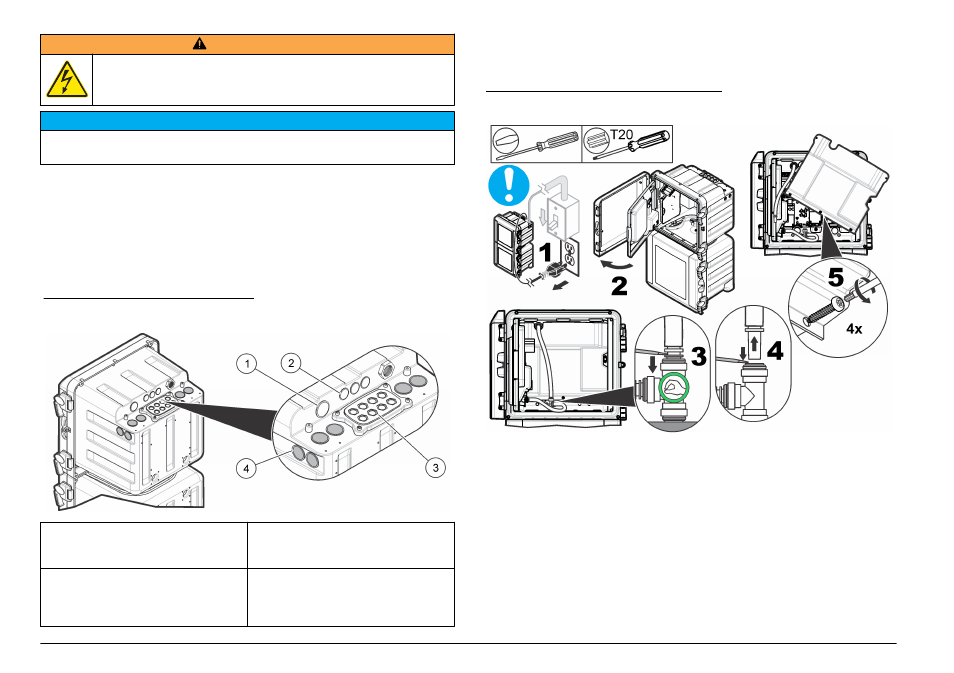

Figur 10 Elektriska åtkomstportar
1 Ström in (endast strömkabel), ingen
jordplatta. Använd inte för
rörledning.
3 Kommunikations- och
nätverksmoduler (8 st.)
2 Kommunikations- och
nätverksmoduler (3 st.)
4 Ström in eller ut (rörledning eller
strömkabel), jordplatta,
kommunikations- och
nätverksmoduler (8 st.)
Ta bort åtkomstluckan
Ta bort åtkomstluckan så att du kan ansluta ledningskontakterna. Se
.
Figur 11 Borttagning av åtkomstlucka
Översikt över kabelanslutningar
visar alla möjliga ledningsanslutningar. Se att ledningar med
den specificerade tjockleken används för anslutningen (se
på sidan 180).
