A D V A R S E L
Fare for elektrisk stød og brand. Ved brug af instrumenter, som
tilsluttes vha. en ledning, skal instrumentet installeres på en sådan
måde, at ledningen nemt kan frakobles fra stikket med
forsyningsstrøm.
B E M Æ R K N I N G
Sørg for at udstyret tilsluttes til instrumentet i overensstemmelse med lokale,
regionale og nationale retningslinjer.
Afmonter adgangspropperne
Installer kabler og rør via portene til el-adgang. Se
gummipakningspropperne ved at skubbe dem ud inde fra kabinettet for
at låse pakningen op, og tag dem helt ud ved at trække udefra. Tag de
udtrukne propper væk fra pladen til el-adgang vha. en hammer og en
skruetrækker som vist i
på side 140. Sørg for at holde normen
for kabinettet ved at anbringe et dæksel på alle ubrugte porte.

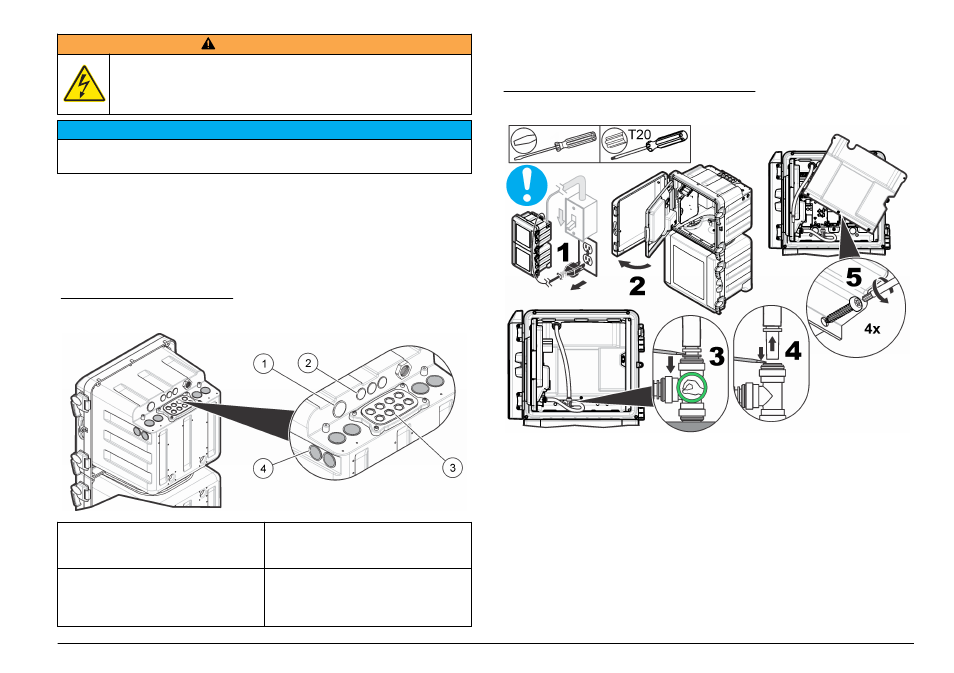

Figur 10 Porte til el-adgang
1 Strøm ind (kun strømledning), ingen
stelplade Må ikke anvendes til el-
rør.
3 Kommunikations- og
netværksmoduler (8x)
2 Kommunikations- og
netværksmoduler (3x)
4 Strøm ind eller ud (el-rør eller
strømledning), stelplade,
kommunikations- og
netværksmoduler (8x)
Afmonter adgangsdækslet
Afmonter adgangsdækslet for at tilslutte til ledningsføringens klemmer.
Se
Figur 11 Afmontering af adgangsdæksel
Oversigt over ledningstilslutninger
viser alle de mulige ledningsforbindelser. Sørg for at bruge den
kabeltykkelse, der er angivet for tilslutningen (se
på side 127).
