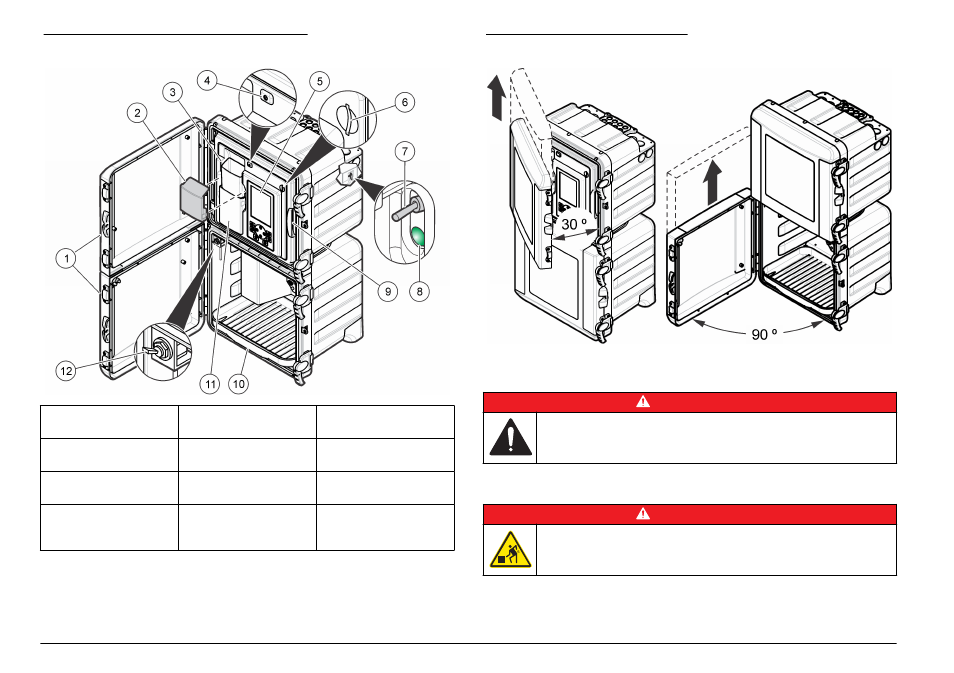

Figura 1 Descripción general del producto
1 Puertas superiores e
inferiores
5 Pantalla y teclado
9 Panel de analíticas
2 Cubierta del embudo
6 Ranura de tarjeta SD
10 Bandeja de botella
de reactivo
3 Embudo de entrada
de muestra fortuita
7 Interruptor de
encendido
11 Cubierta del
colorímetro
4 Luz indicadora de
estado
8 LED de encendido
(on = el analizador
está encendido)
12 Válvula de muestra
fortuita
Figura 2 Extracción de la puerta
Instalación
P E L I G R O
Peligros diversos. Sólo el personal cualificado debe realizar las tareas
descritas en esta sección del documento.
Instalación mecánica
P E L I G R O
Riesgo de lesiones o muerte. Asegúrese de que el soporte de pared
puede soportar un peso 4 veces superior al del equipo.
78 Español
