Odstránenie prístupového krytu
Ak sa chcete pripojiť k svorkám elektrických rozvodov, odstráňte
prístupový kryt. Pozri
.

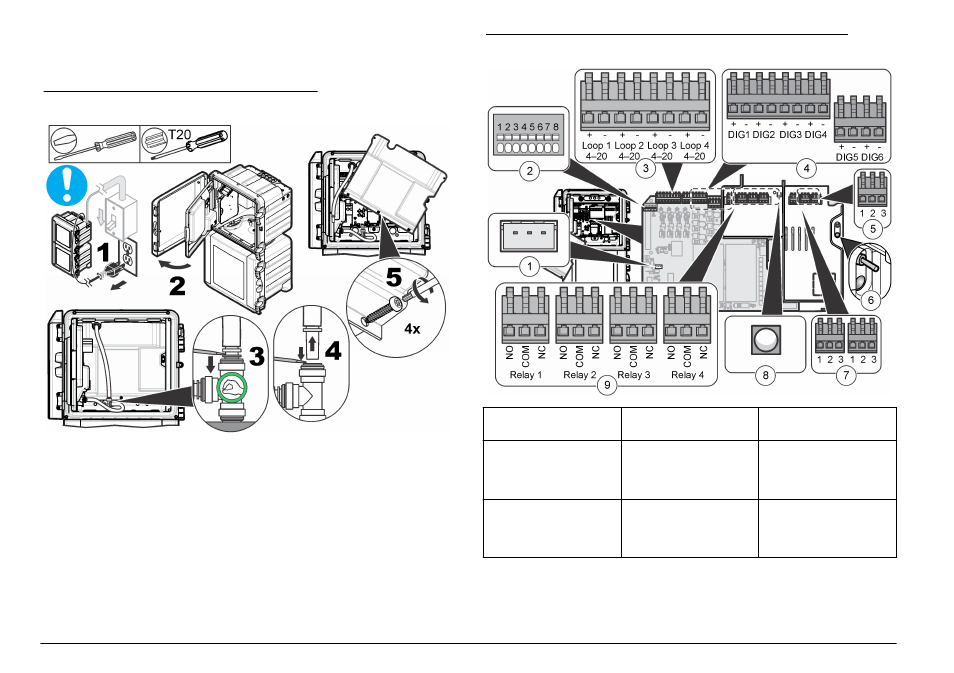

Obrázok 11 Odstránenie prístupového krytu
Prehľad elektrického zapojenia
zobrazuje všetky možnosti elektrického zapojenia. Uistite
sa, že ste použili kábel so správnou mierou určený pre dané zapojenie
(pozri
na strane 321).
Obrázok 12 Zapojenie na hlavnej doske s plošnými spojmi
1 Zapojenie s dvoma
monitormi
4 Digitálne vstupy
7 Výstup napájania
2 Pripojenie
inteligentnej sondy
5 Vstup napájania
8 LED dióda výstupu
napájania (svieti =
napájanie je pripojené
k analyzátoru)
3 4 – 20 mA výstupy
6 Hlavný vypínač a
LED dióda napájania
(svieti = analyzátor je
zapnutý)
9 Relé
332 Slovenský jazyk
