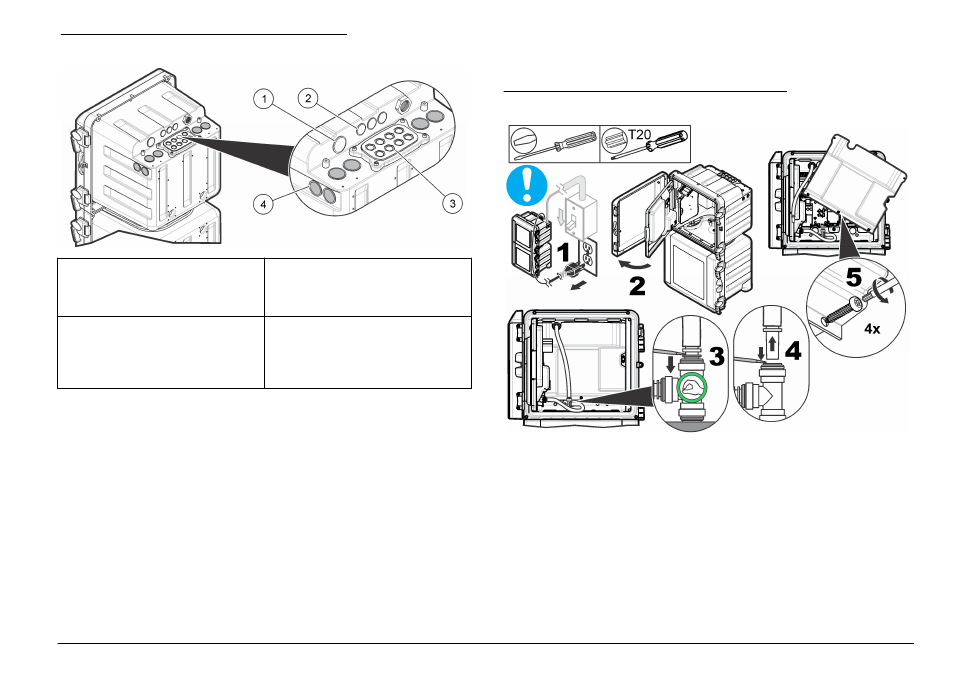

Фигура 10 Портове за електрически достъп
1 Вход за захранване (само за
захранващ кабел), без заземена
повърхност. Да не се използва за
проводник.
3 Модули за комуникация и мрежа
(8x)
2 Модули за комуникация и мрежа
(3x)
4 Вход или изход за захранване
(проводник или захранващ
кабел), заземена повърхност,
модули за комуникация и мрежа
(8x)
Премахване на капака за достъп
Премахване на капака за достъп за свързване към терминалите за
окабеляване Вижте
Фигура 11 Премахване на капака за достъп
Общ преглед на връзките за окабеляване
показва всички възможни връзки на кабелите. Уверете
се, че използвате указания за връзката размер на кабела (вижте
на страница 214).
