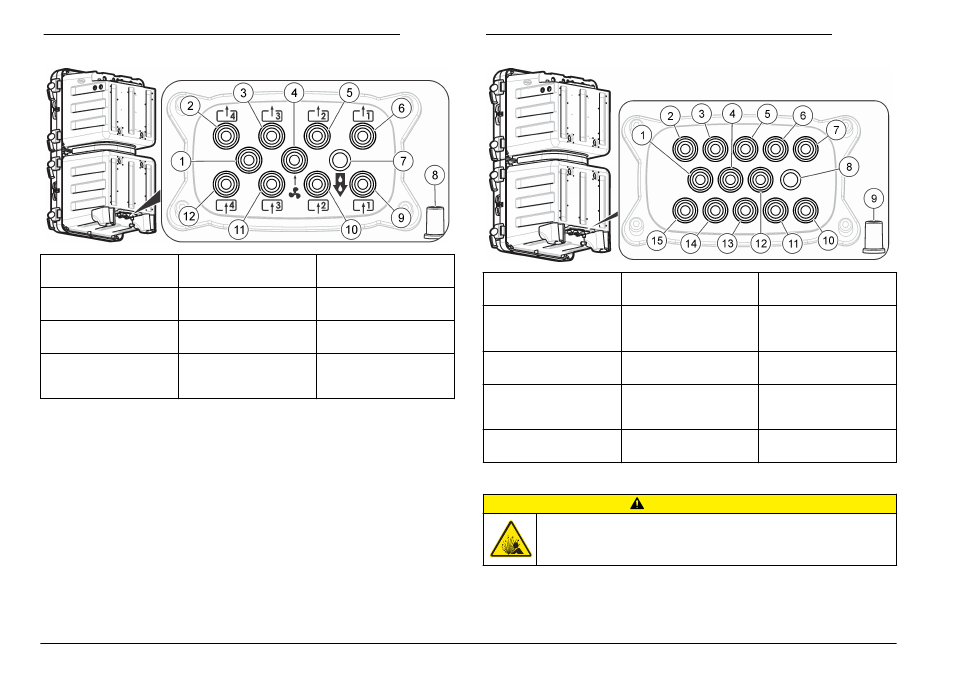

4. ábra Négy mintaáramlathoz használható csatlakozások
1 Nem használt
5 2. minta megkerülő
ürítőcsöve
9 1. minta
beömlőnyílása
2 4. minta megkerülő
ürítőcsöve
6 1. minta megkerülő
ürítőcsöve
10 2. minta
beömlőnyílása
3 3. minta megkerülő
ürítőcsöve
7 Vegyszerürítő cső
11 3. minta
beömlőnyílása
4 Levegős átfúvatás
beömlőnyílása
(opcionális)
8 Eseti ürítőcső
túlfolyás vagy
szivárgás esetére
12 4. minta
beömlőnyílása
5. ábra Hat mintaáramlathoz használható csatlakozások
1 6. minta megkerülő
ürítőcsöve
6 2. minta megkerülő
ürítőcsöve
11 2. minta
beömlőnyílása
2 5. minta megkerülő
ürítőcsöve
7 1. minta megkerülő
ürítőcsöve
12 Levegős átfúvatás
beömlőnyílása
(opcionális)
3 4. minta megkerülő
ürítőcsöve
8 Vegyszerürítő cső
13 3. minta
beömlőnyílása
4 6. minta
beömlőnyílása
9 Eseti ürítőcső
túlfolyás vagy
szivárgás esetére
14 4. minta
beömlőnyílása
5 3. minta megkerülő
ürítőcsöve
10 1. minta
beömlőnyílása
15 5. minta
beömlőnyílása
A mintavezetékek és a leeresztő vezetékek felszerelése
V I G Y Á Z A T
Robbanásveszély. Csak a gyártó által mellékelt szabályozót
használja.
