Overzicht van bedradingsaansluitingen
op pagina 155 om
het apparaat aan te sluiten. Raadpleeg
op pagina 144 voor
de specificaties van de bedrading en belastingsimpedantie.
Opmerking: De 4-20mA-uitgangen kunnen niet worden gebruikt om stroom aan
een 2-dradige zender (met gesloten lus) te leveren.
Aansluiten op de digitale ingangen
De analyser kan een digitaal signaal van een extern apparaat
ontvangen, zoals een debietmeter om de metingen te stoppen wanneer
de doorstroom stopt. Elke afzonderlijke ingang wordt gebruikt om het
bijbehorende monsterkanaal in of uit te schakelen.
Elke digitale ingang kan als een geïsoleerde digitale ingang van het TTL-
type of als een ingang van het relais/open-collector-type worden
geconfigureerd. Raadpleeg
. De draadbruggen worden
standaard ingesteld voor een geïsoleerde digitale ingang van het TTL-
type. Raadpleeg
Overzicht van bedradingsaansluitingen
om het apparaat aan te sluiten.

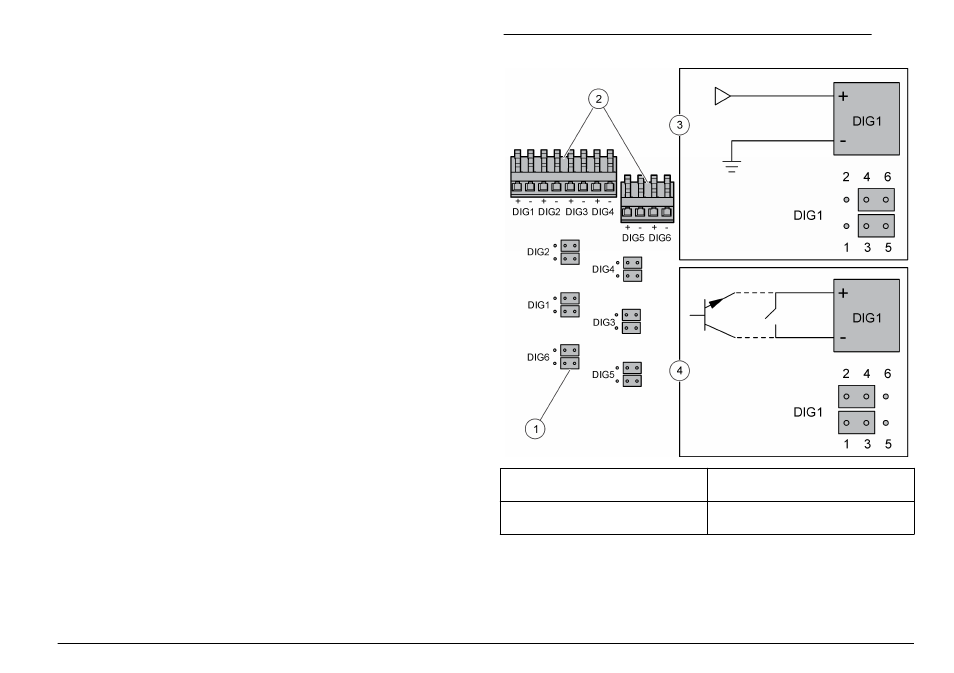

Afbeelding 15 Geïsoleerde digitale ingang van het TTL-type
1 Draadbrug (12x)
3 Geïsoleerde digitale ingang van het
TTL-type
2 Connectoren digitale ingang
4 Ingang van het relais/open-
collector-type
Extra modules installeren
Modules kunnen worden toegevoegd voor extra uitgangen, relais of
communicatie-opties. Raadpleeg de documentatie die bij de module
wordt geleverd.
