A hozzáférést gátló fedél eltávolítása
Távolítsa el a hozzáférést gátló fedelet a vezetékeknek a
csatlakozókhoz történő csatlakoztatása érdekében. Lásd:
.

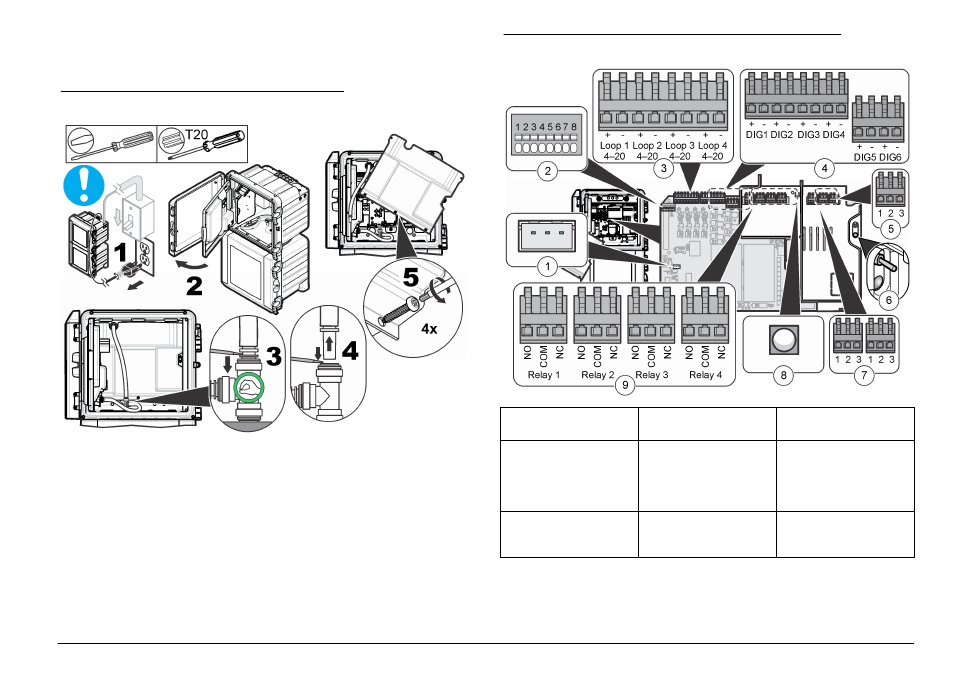

11. ábra A hozzáférést gátló fedél eltávolítása
A vezetékcsatlakozások áttekintése
az összes lehetséges vezetékcsatlakozást megjeleníti. A
csatlakozáshoz megadott huzalméretet használja (lásd:
232 oldalon).
12. ábra A fő áramköri kártyán található csatlakozások
1 Kettős monitoros
csatlakozás
4 Digitális bemenetek
7 Kimeneti áramforrás
2 Intelligens
szondacsatlakozás
5 Bemeneti áramforrás
8 Kimeneti
áramforrásjelző LED
(on = az áramforrás
az analizátorhoz
csatlakozik)
3 4-20 mA-es
kimenetek
6 Főkapcsoló és LED
(on = az analizátor be
van kapcsolva)
9 Relék
Magyar 243
