Свързване към захранване, Фигура 12 – Hach-Lange POLYMETRON 9610 sc SiO2 Operations User Manual
Page 226

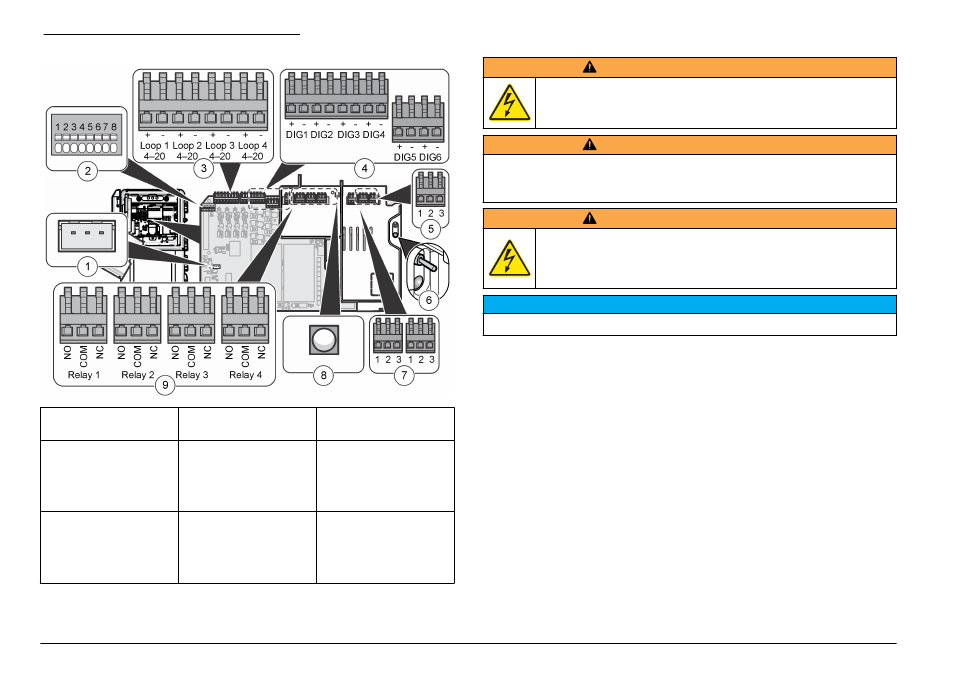

Фигура 12 Връзки на основната платка
1 Свързване на двоен
монитор
4 Цифрови входове
7 Изход за захранване
2 Свързване на
интелигентна сонда
5 Вход за захранване
8 Светодиод за липса
на захранване(ON =
захранването е
свързано към
анализатора
3 Изходи от 4-20 mA
6 Превключвател за
включване и
светодиод (ON =
анализаторът е
включен)
9 Релета
Свързване към захранване
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасност от токов удар. Използвайте пръстеновиден терминал,
закрепен върху основната защитна заземена връзка.
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасност от токов удар и пожар. Уверете се, че предоставеният кабел и
незаключващата се букса отговарят на валидните за съответната страна
изисквания.
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасност от токов удар. Уверете се, че защитният наземен
проводник е с връзка с нисък импеданс, под 0,1 ома. Свързаният
кабелен проводник трябва да има същото обозначение като това
на линейния проводник за АС захранване.
З а б е л е ж к а
Инструментът се използва само за еднофазно свързване.
Свързване с кабел: производителят препоръчва използването на
допълнителния кабел и запечатващото уплътнение. Прегледайте
ръководството за техническо обслужване за списък с резервни
части. За кабел, който е предоставен от клиента, са необходими
проводници с размер 18, като кабелът трябва да е по-къс от 3 метра
(10 фута). Използвайте изолираща фиксираща скоба, за да
запазите екологичните показатели на инструмента. Вижте
на страница 214. За да свържете захранването с
.
226 български
