Figure 3, Figure 4 – Hach-Lange POLYMETRON 9610 sc SiO2 Operations User Manual
Page 62

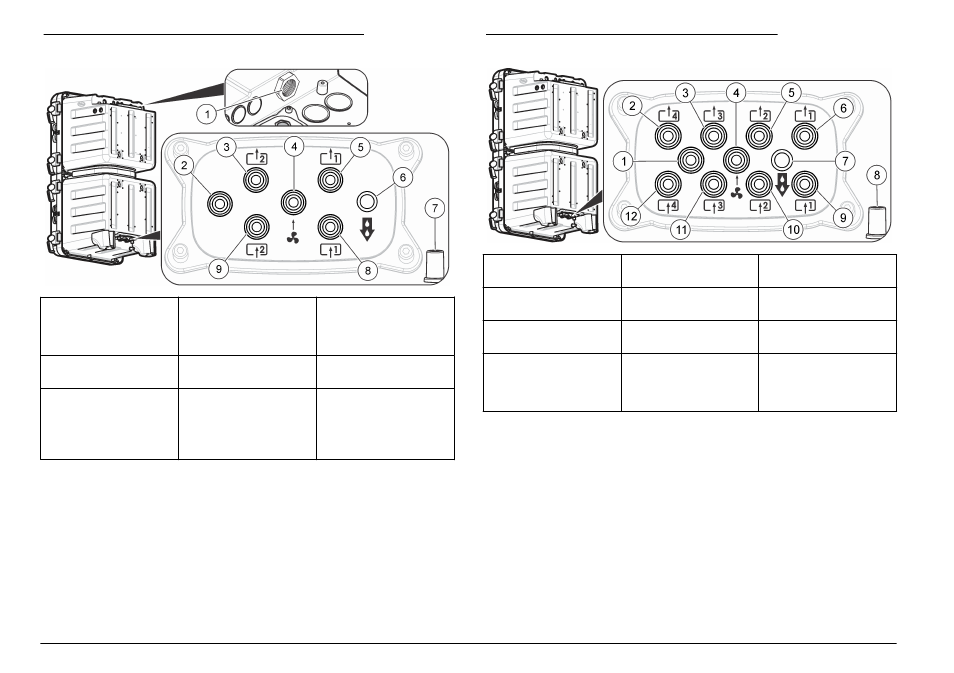

Figure 3 Orifices pour un ou deux flux d'échantillon
1 Conduit de vidange (à
garder ouvert)
4 Arrivée de la purge
d'air (en option)
7 Vidange du boîtier
pour les
débordements ou les
fuites
2 Non utilisé
5 Vidange de dérivation
de l'échantillon 1
8 Arrivée de
l'échantillon 1
3 Analyseurs deux
flux d'échantillon
uniquement :
vidange de dérivation
de l'échantillon 2
6 Ecoulement chimique
9 Analyseurs deux
flux d'échantillon
uniquement : arrivée
de l'échantillon 2
Figure 4 Orifices pour quatre flux d'échantillon
1 Non utilisé
5 Vidange de dérivation
de l'échantillon 2
9 Arrivée de
l'échantillon 1
2 Vidange de dérivation
de l'échantillon 4
6 Vidange de dérivation
de l'échantillon 1
10 Arrivée de
l'échantillon 2
3 Vidange de dérivation
de l'échantillon 3
7 Ecoulement chimique
11 Arrivée de
l'échantillon 3
4 Arrivée de la purge
d'air (en option)
8 Vidange du boîtier
pour les
débordements ou les
fuites
12 Arrivée de
l'échantillon 4
62 Français
