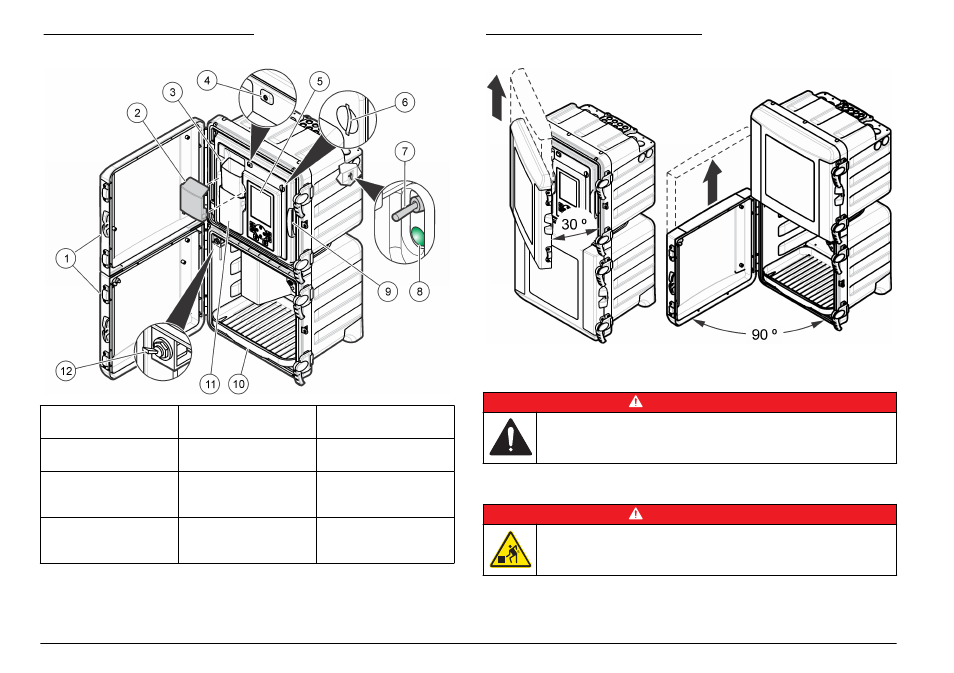

Figura 1 Descrizione del prodotto
1 Sportello superiore e
inferiore
5 Display e tastiera
9 Pannello analisi
2 Coperchio imbuto
6 Slot per scheda SD
10 Vassoio per bottiglie
reagente
3 Imbuto di ingresso
campionamento
estemporaneo
7 Interruttore di
alimentazione
11 Coperchio
colorimetro
4 Spia di stato
8 LED di alimentazione
(acceso =
analizzatore attivo)
12 Valvola di
campionamento
estemporaneo
Figura 2 Rimozione dello sportello
Installazione
P E R I C O L O
Pericoli multipli. Gli interventi descritti in questa sezione del
documento devono essere eseguiti solo da personale qualificato.
Installazione dei componenti meccanici
P E R I C O L O
Rischio di lesioni o morte. Verificare che il fissaggio a parete sia in
grado di sostenere un peso 4 volte superiore a quello
dell'apparecchio.
