Remover a tampa de acesso
Remova a tampa de acesso para efectuar ligação aos terminais de
cablagem. Consulte

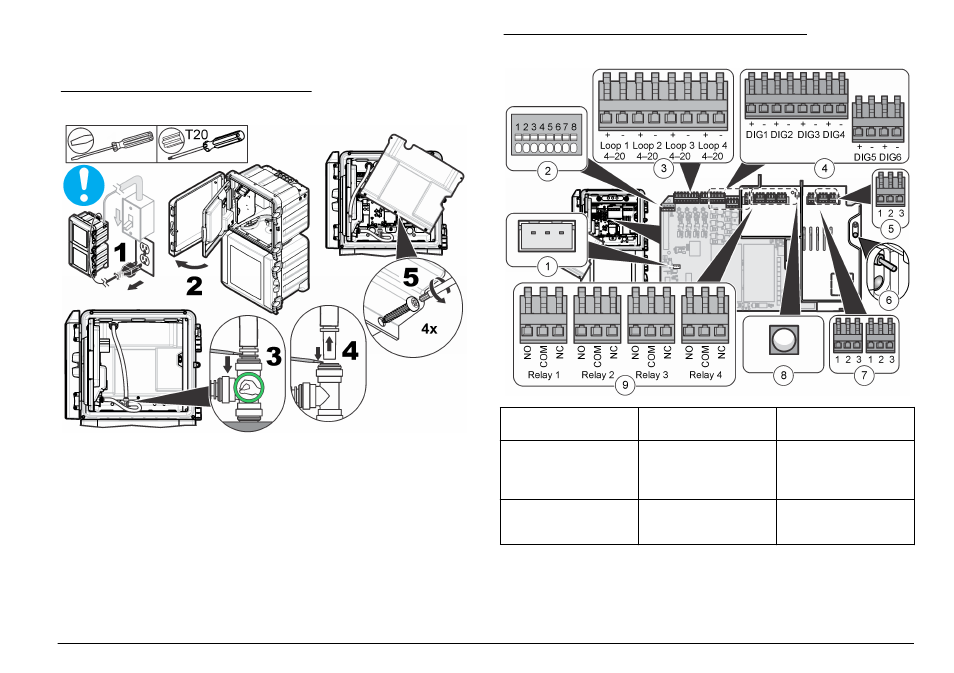

Figura 11 Remoção da tampa de acesso
Visão geral das ligações de cablagem
A
apresenta todas as ligações de cablagem possíveis.
Certifique-se de que utiliza a espessura de fio especificada para a
ligação (consulte
na página 92).
Figura 12 Ligações na placa de circuito principal
1 Ligação de monitor
duplo
4 Entradas digitais
7 Saída de alimentação
2 Ligação de sonda
inteligente
5 Entrada de
alimentação
8 LED de saída de
alimentação (aceso =
a alimentação está
ligada ao analisador)
3 Saídas de 4–20 mA
6 Botão e LED de
alimentação (aceso =
analisador ligado)
9 Relés
Português 103
