Zdejmowanie pokrywy dostępu
Zdjąć pokrywę, aby wykonać podłączenia do zacisków. Zobacz
Rysunek 11 .

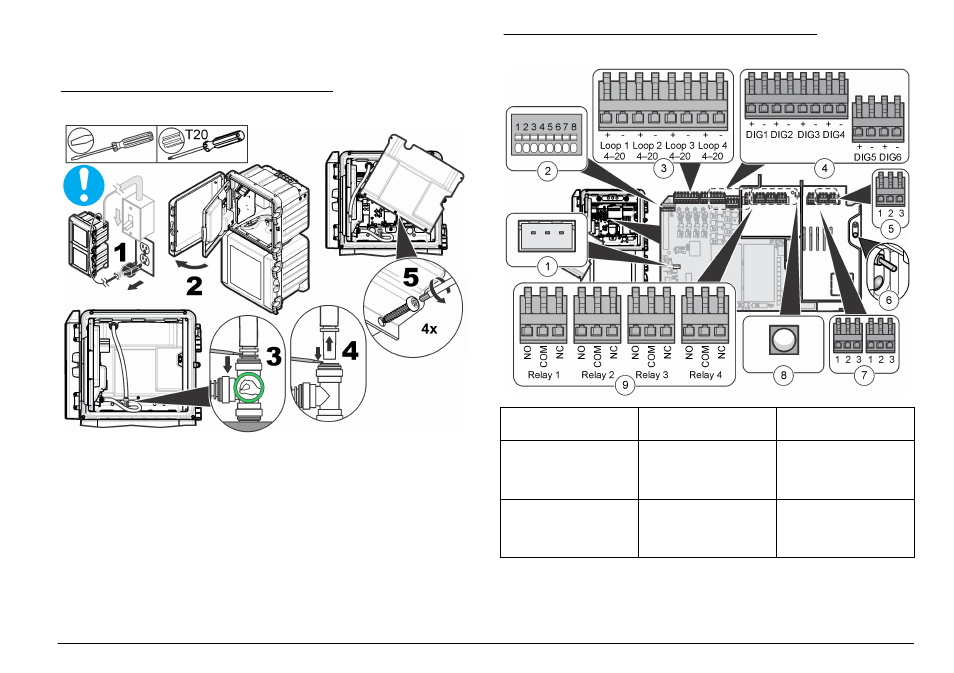

Rysunek 11 Zdejmowanie pokrywy dostępu
Opis połączeń przewodów
Rysunek 12 pokazuje wszystkie możliwe połączenia przewodów.
Upewnić się, że użyto przewodu o grubości określonej dla tego
połączenia (zobacz
Specyfikacje na stronie 162).
Rysunek 12 Przyłącza na głównej płytce obwodów
1 Przyłącze drugiego
monitora
4 Cyfrowe wejścia 7 Moc wyjściowa
2 Przyłącze
inteligentnej sondy
5 Moc wejściowa 8 DIODA mocy
wyjściowej (on = moc
jest podłączona
do analizatora)
3 Wyjścia 4–20 mA 6 Włącznik sieciowy
i DIODA (on =
analizator jest
włączony)
9 Przekaźniki
Polski 173
