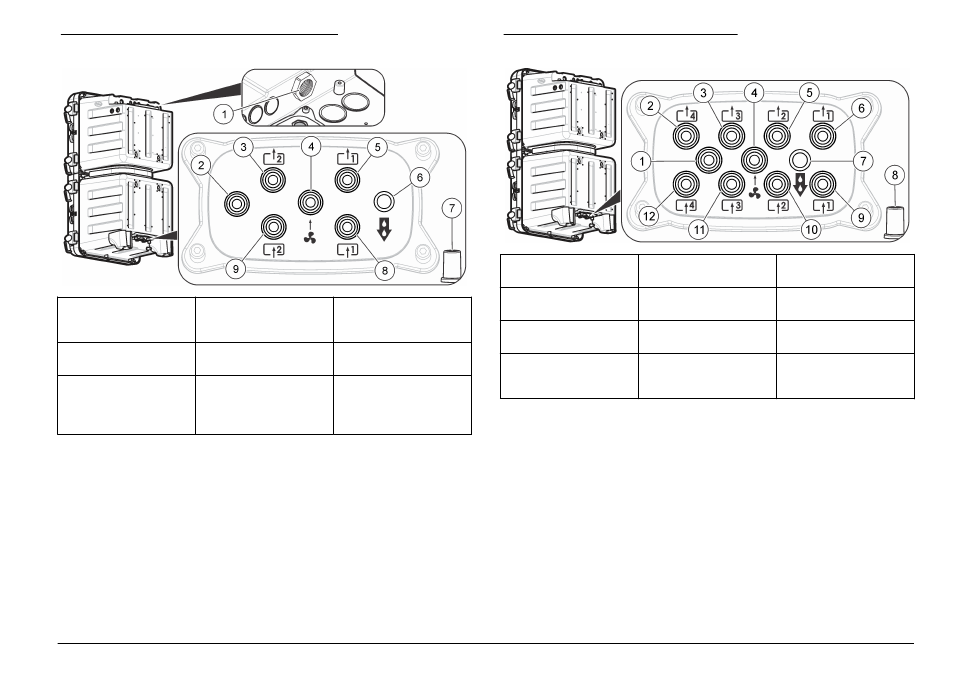

Slika 3 Priključci za jedan ili dva toka uzorka
1 Ventil odvoda - držite
otvorenim
4 Ulaz pročistača zraka
(dodatno)
7 Odvod kućišta za
prolijevanje ili
istjecanje
2 Nije korišteno 5 Zaobilazni odvod
uzorka 1
8 Ulaz za uzorak 1
3 Samo za analizatore
s dva toka uzorka:
zaobilazni odvod
uzorka 2
6 Kemijski odvod 9 Samo za analizatore
s dva toka uzorka:
ulaz uzorka 2
Slika 4 Priključci za četiri toka uzorka
1 Nije korišteno 5 Zaobilazni odvod
uzorka 2
9 Ulaz za uzorak 1
2 Zaobilazni odvod
uzorka 4
6 Zaobilazni odvod
uzorka 1
10 Ulaz za uzorak 2
3 Zaobilazni odvod
uzorka 3
7 Kemijski odvod 11 Ulaz za uzorak 3
4 Ulaz pročistača zraka
(dodatno)
8 Odvod kućišta za
prolijevanje ili
istjecanje
12 Ulaz za uzorak 4
