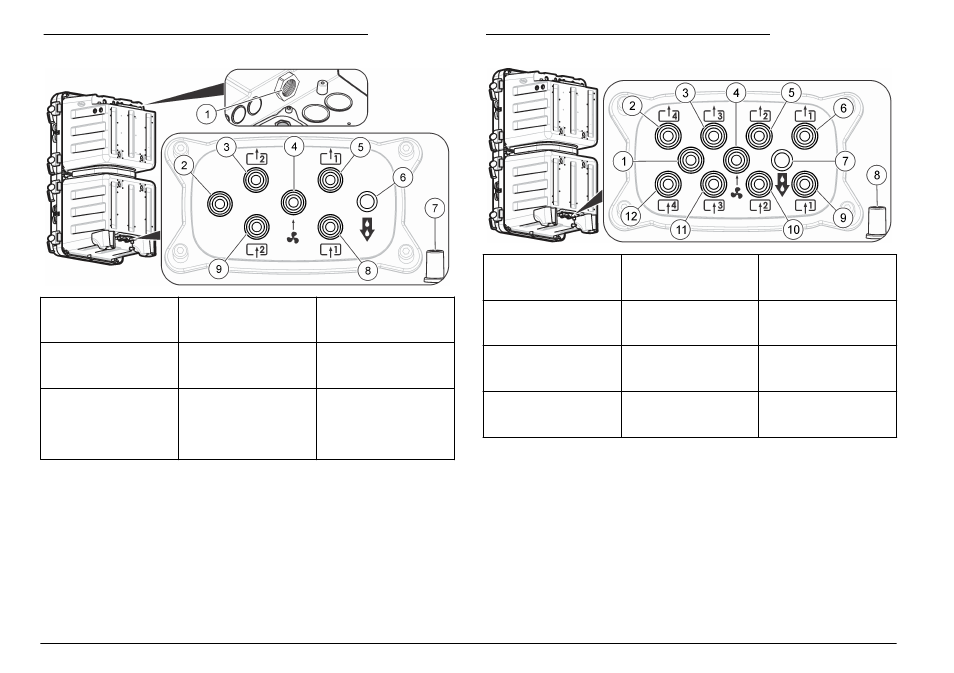

Фигура 3 Портове за един или два пробни потока
1 Отдушник на
тръбата за оттичане
– да не се затваря
4 Вход за
прочиствател на
въздух (по желание)
7 Източване на
кутията за разливи
или течове
2 Не се използва 5 Източване чрез
заобикаляне на
проба 1
8 Вход за проба 1
3 Анализиране само
на проби от два
потока: Източване
чрез заобикаляне на
проба 2
6 Източване на
химикали
9 Анализиране само
на проби от два
потока: Вход за
проба 2
Фигура 4 Портове за четири пробни потока
1 Не се използва 5 Източване чрез
заобикаляне на
проба 2
9 Вход за проба 1
2 Източване чрез
заобикаляне на
проба 4
6 Източване чрез
заобикаляне на
проба 1
10 Вход за проба 2
3 Източване чрез
заобикаляне на
проба 3
7 Източване на
химикали
11 Вход за проба 3
4 Вход за
прочиствател на
въздух (по желание)
8 Източване на
кутията за разливи
или течове
12 Вход за проба 4
220 български
