81
Montage

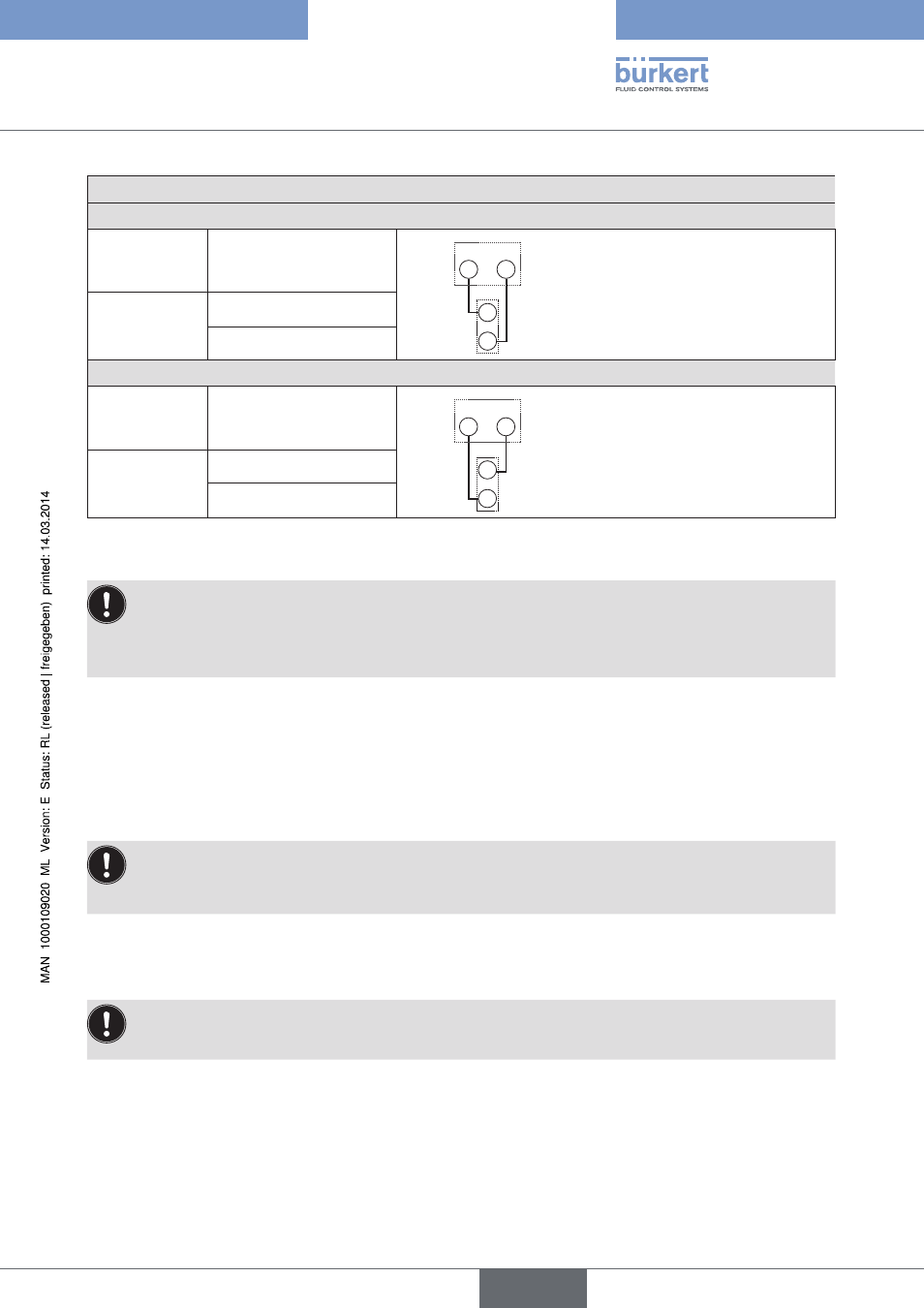

Steuerfunktion i (SFi)
Prozessventil in Ruhestellung geschlossen
Steuerkopf
Steuerluftausgang
2
2
2
1
Antrieb
Steuerluftanschluss oben
Steuerluftanschluss unten
Prozessventil in Ruhestellung offen
Steuerkopf
Steuerluftausgang
2
2
2
1
Antrieb
Steuerluftanschluss oben
Steuerluftanschluss unten
Tabelle 2: Pneumatische Verbindung mit Antrieb SFI
Bei feuchter Umgebungsluft kann bei Steuerfunktion A bzw. bei Steuerfunktion B eine Schlauchver-
bindung zwischen Steuerluftausgang 2
2
des Steuerkopfs und dem nicht angeschlossenen Steuerluftan-
schluss des Antriebs hergestellt werden.
Dadurch wird die Federkammer des Antriebs mit trockener Luft aus dem Entlüftungskanal des Steuer-
kopfs versorgt.
7.4 Drehen des antriebsmoduls
bei prozessventilen der reihe 2100, 2101, 2000
und 2012
Das Antriebsmodul (Steuerkopf und Antrieb) kann nur bei Geradsitz- und Schrägsitzventilen der Reihe
2100, 2101, 2000 und 2012 gedreht werden.
Das Prozessventil muss sich beim Ausrichten des Antriebmoduls in geöffneter Stellung befinden.
Die Position der Anschlüsse kann durch Verdrehen des Antriebsmoduls (Steuerkopf und Antrieb) um 360° stufenlos
ausgerichtet werden.
Reihe 2100 und 2101:
Es kann nur das gesamte Antriebsmodul gedreht werden. Das Verdrehen des Steuerkopfs gegen den
Antrieb ist nicht möglich.
Typ 8695
deutsch
