DeviceNet-Installation
11.13.2 endstellung-leDs
Die Endstellungen werden am Steuerkopf optisch durch LEDs angezeigt.
Standardmäßig werden folgende Funktionen dargestellt:
farbe gerätezustand
grüne Endstellung-LED leuchtet untere Endstellung
gelbe Endstellung-LED leuchtet obere Endstellung
Tabelle 25: Zuordnung der Endstellung-LEDs - DeviceNet
Endstellung-LED grün
Gerätestatus-LED (zweifarbig: rot/grün)
Endstellung-LED gelb
Bus-LED (zweifarbig: rot/grün)
Valve-LED gelb (Steuerventil)
Status-LED (gelb)

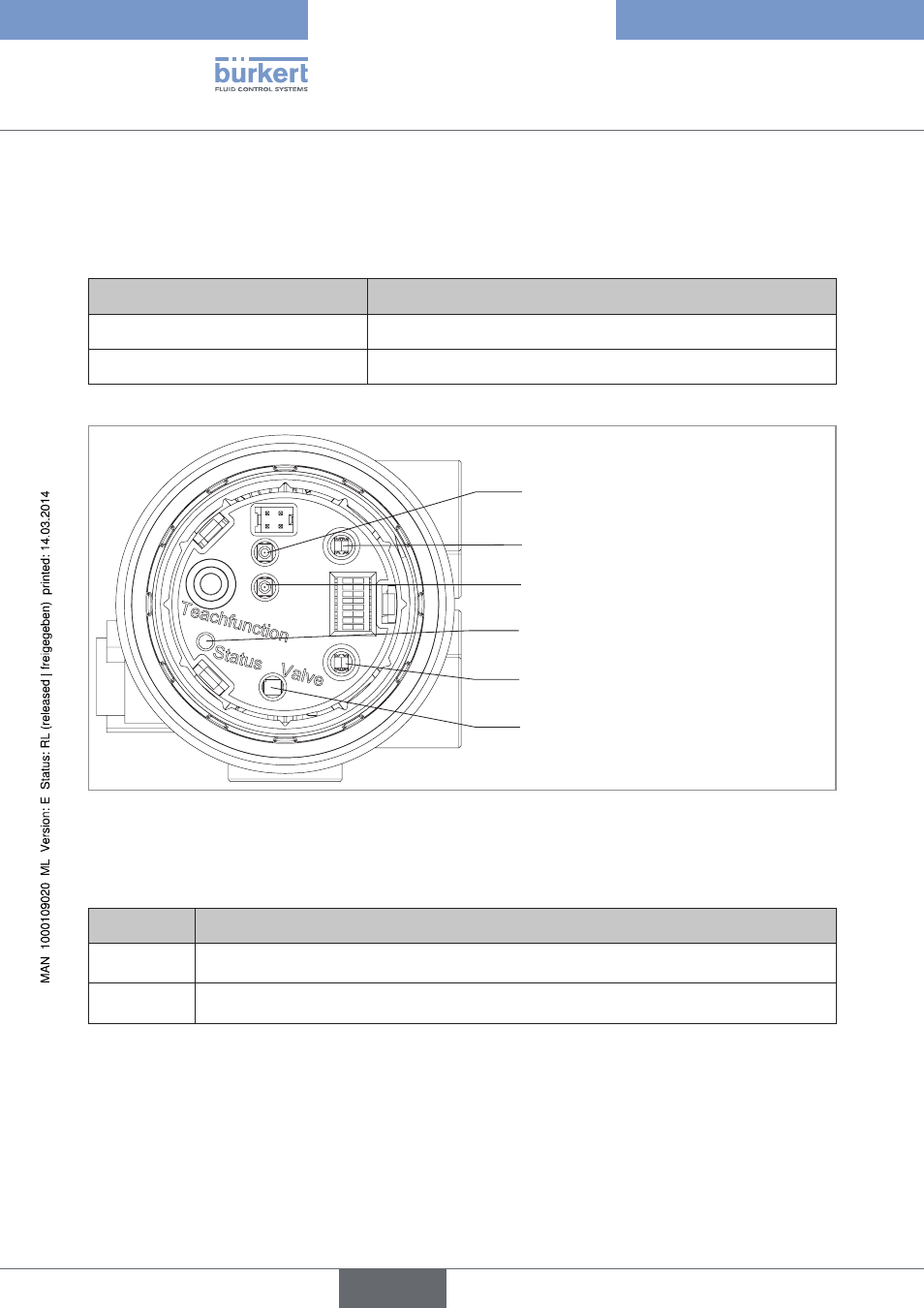

Bild 47: Anzeigeelemente - DeviceNet
11.13.3 status-leD gelb
leD gelb
blinkt Teachfunktion läuft
flackert
Puck nicht vorhanden
→ Puck einsetzen
Tabelle 26: Status-LED gelb - DeviceNet
11.13.4 Valve-leD gelb
Die gelbe Valve-LED zeigt an, ob das Steuerventil angesteuert wird (LED leuchtet gelb).
