131
Montage
3. Monter la tête de commande
reMarque !
endommagement de la carte ou panne.
▶ Veiller à ce que le rouleau presseur repose bien à plat sur le rail de guidage.
→
Disposer le rouleau presseur et la tête de commande de façon
1. qu‘il entre dans le rail de guidage du tête de commande
et
2. que les manchons de la tête de commande entrent dans les raccords d’air de pilotage de l’actionneur.
Manchons
Raccords d’air de
pilotage
d’actionneur
Rail de guidage
Rouleau
presseur
Rail de guidage
Rouleau
presseur
Manchons

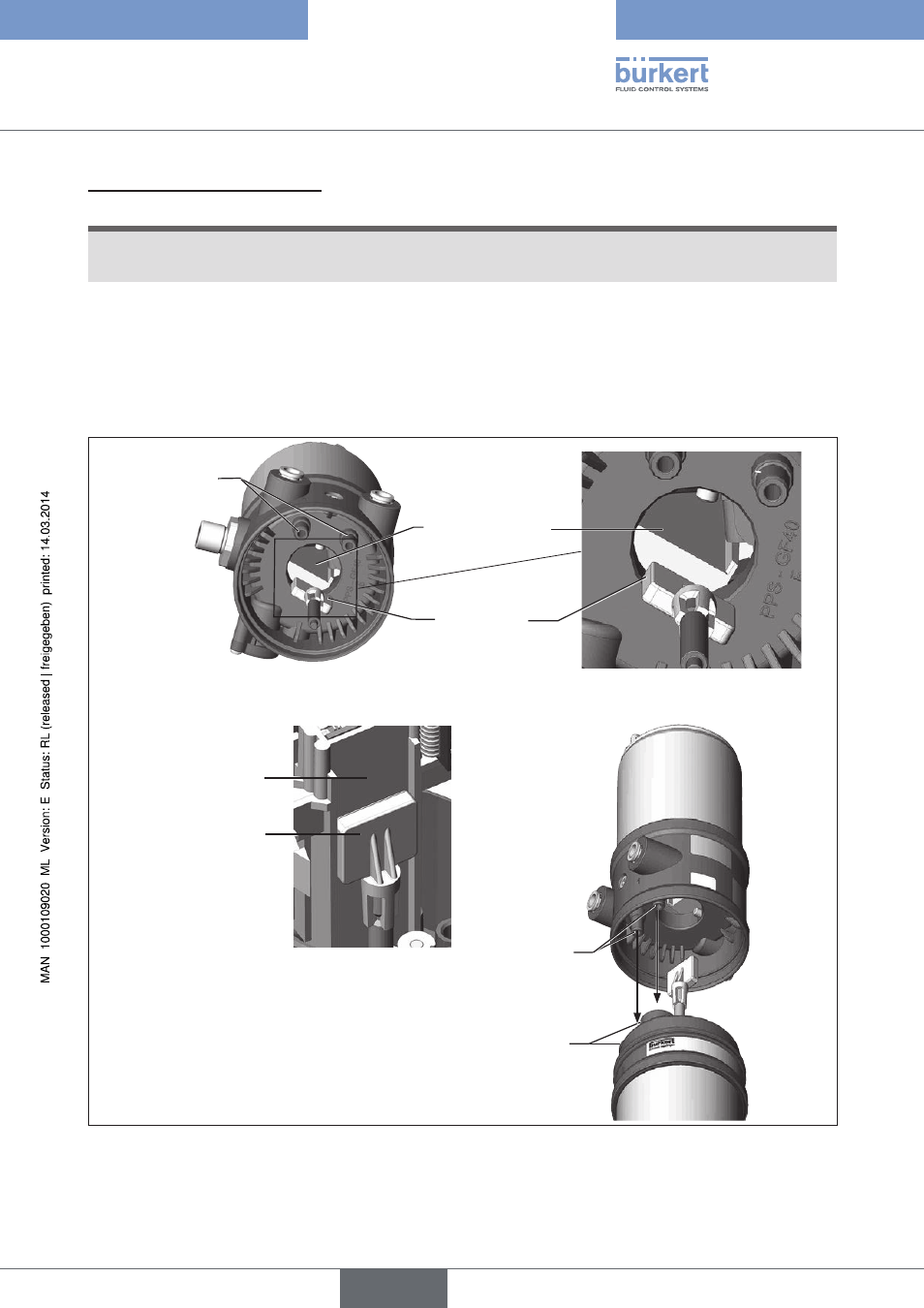

Figure 7 : Disposition du rouleau presseur et du manchons
Type 8695
français
