126
Caractéristiquestechniques
6.5 plaque signalétique
Exemple :
8695 24 V/DC
single act Pilot 0,6
Pmax 7 bar
Tamb 0°C - +55°C
S/N 001000
00185114
D-74653
Ingelfingen
W14UN
ce
Numéro d’identification
Tension d’alimentation / Commande
Pression maxi
Type Fonction - Vanne pilote
Code barres
N° de série - label CE
Température ambiante maxi

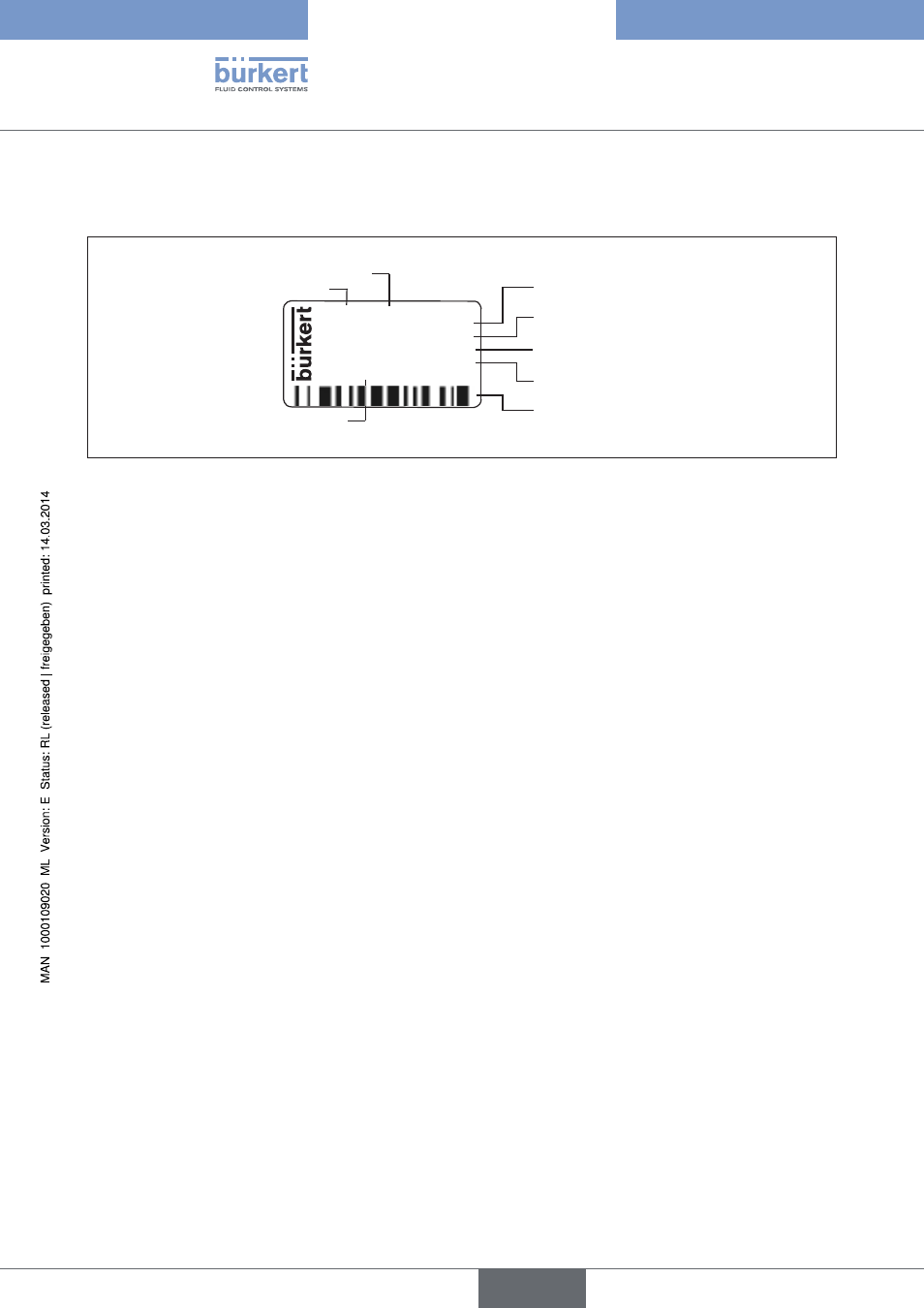

Figure 3 : Plaque signalétique (exemple)
6.6 caractéristiques pneumatiques
Fluide de commande gaz neutres, air
Classes de qualité selon DIN ISO 8573-1
Teneur en poussières Classe 5 Taille maximale des particules 40 µm, densité maximale des
particules 10 mg/m³
Teneur en eau Classe 3 Point de rosée maximal
- 20 °C ou minimal 10 °C sous la température de service la
plus basse
Teneur en huile Classe 5 maxi 25 mg/m³
Plage de température -10 ... +50 °C
Plage de pression 3 ... 7 bar
Débit d’air de la vanne pilote 7 I
N
/min (pour alimentation en air et échappement)
(Q
Nn
selon la définition de la chute de pression de 7 à 6 bars
absolue)
Raccordements 21xx (Element) Connecteur de flexible ∅ 6 mm / 1/4“
Raccord manchon G 1/8
20xx (Classic) Raccord manchon G 1/8
avec raccord M5 pour la raccordement de l’actionneur
Type 8695
