Installationélectrique24VDC

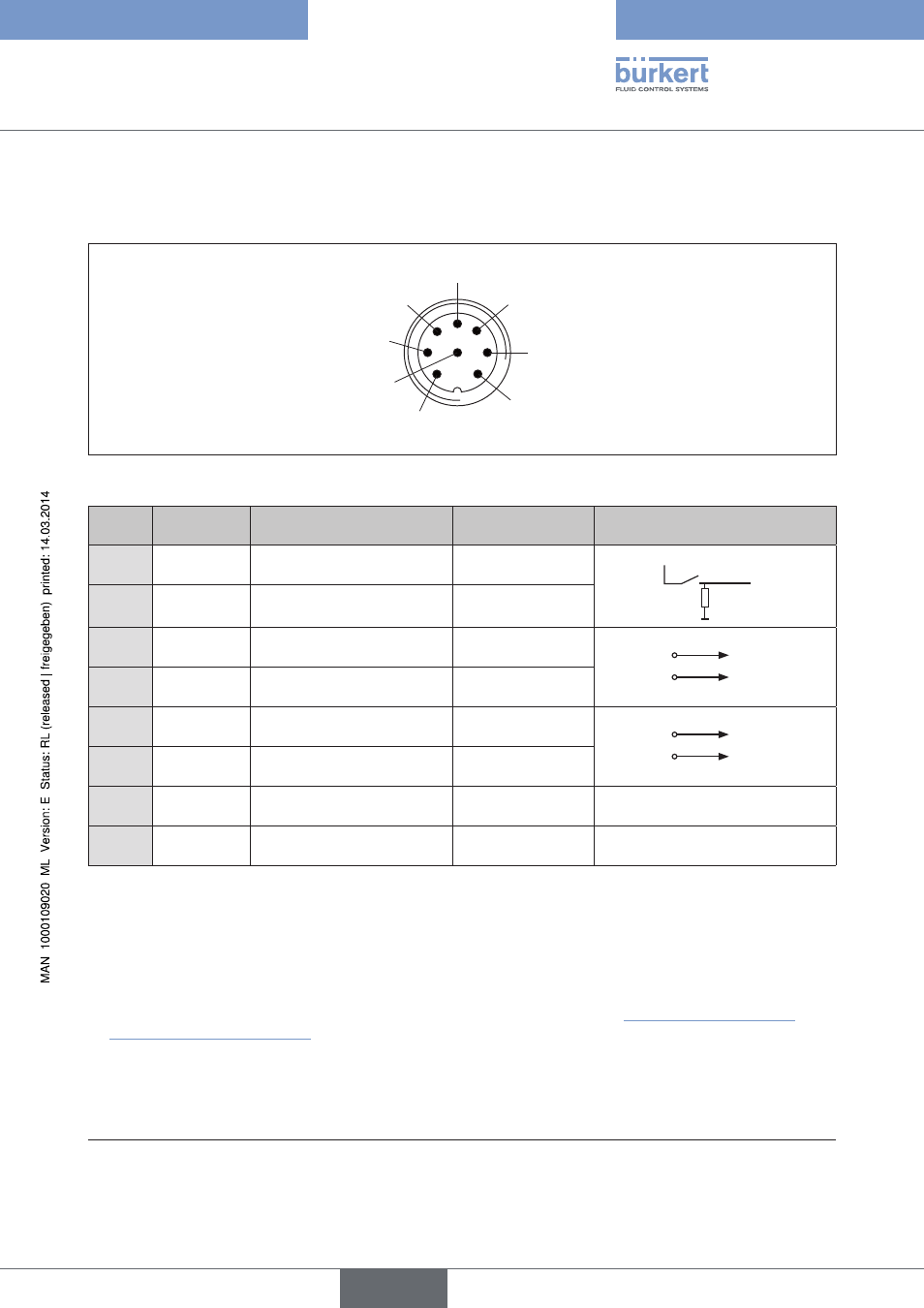

9.2 installation électrique
affectation du connecteur rond (M 12 x 1, 8 pôles) :
6
1
7
5
4
3
2
8
Figure 18 : Connecteur rond M12 x 1, 8-pôles
Broche
Couleur de
fil
2)
Désignation affectation
câblage externe / niveau de
signal
1 blanc
Interrupteur limiteur
supérieure
IN 1 (=Top)
1
2
GND
+ 24 V
IN 1
IN 2
{
100K
2 brun Interrupteur limiteur inférieure IN 2 (=Bot)
3 vert Tension d’alimentation TERRE (GND)
3
4 GND
24 V
4 jaune Tension d’alimentation + 24 V DC
5 gris Commande de vanne + Vanne +
5
6 24 V
GND
6 rose Commande de vanne - Vanne -
7 - non affecté
8 - non affecté
Tableau 3 : Raccordement connecteur rond
→
Raccorder la tête de commande conformément au tableau.
Après application de la tension d’alimentation, la tête de commande est en marche.
→
Démarrer la fonction didactique pour lire les positions finales de la vanne (voir « 9.3 Fonction didactique
(Mesure de la position finale) »
).
2)
Les couleurs indiquées se rapportent aux câbles de raccordement disponibles en tant qu’accessoires (919061).
