105
DeviceNet-Installation

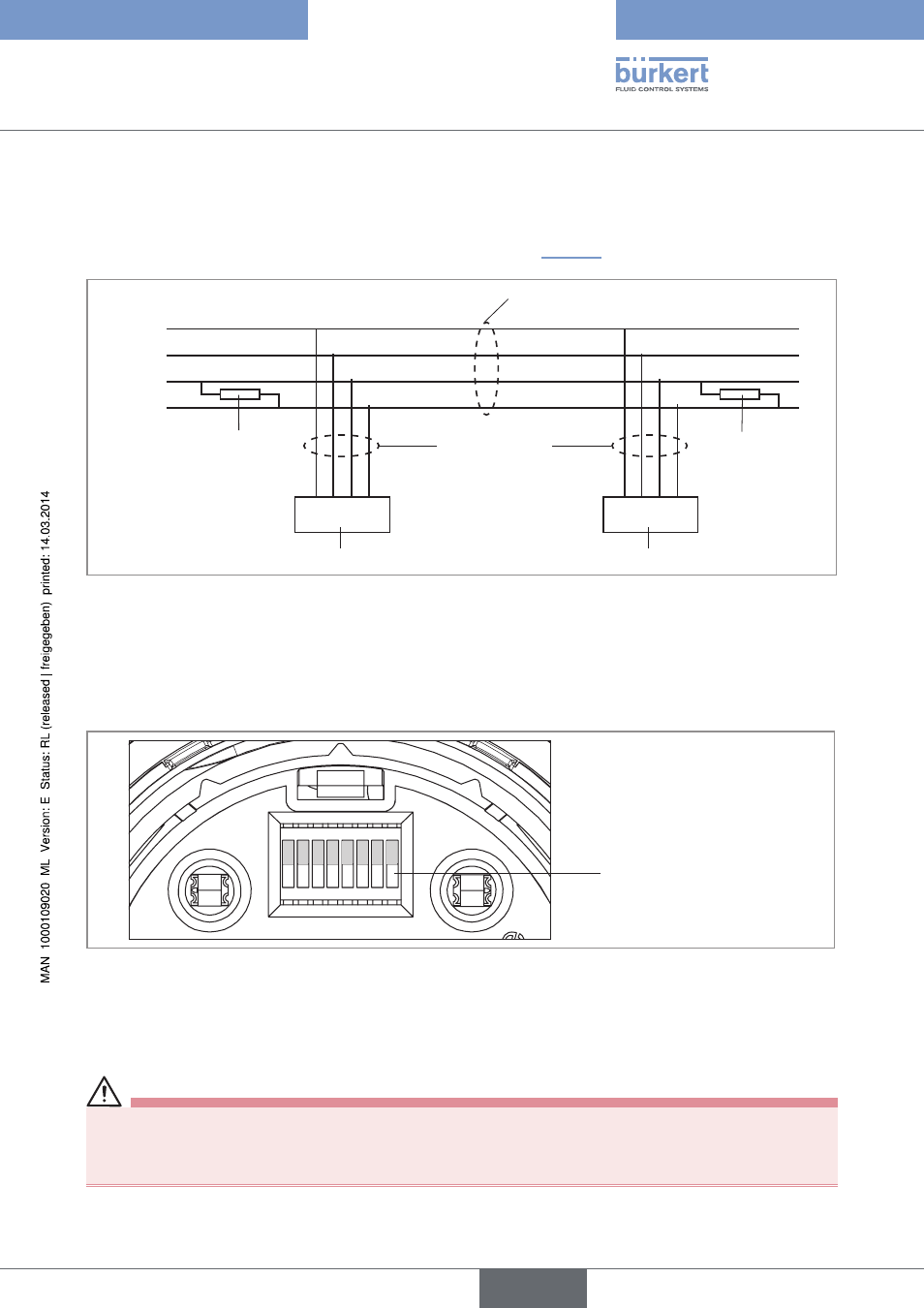

11.8 netztopologie eines Devicenet-systems
Linie mit einer Hauptleitung (Trunk Line) und mehreren Stichleitungen (Drop Lines).
Haupt- und Stichleitungen bestehen aus identischem Material (siehe „Bild 39“).
Hauptleitung (Trunk Line)
DeviceNet-Kabel
Abschluss-
Widerstand
120 Ω
¼ W
Abschluss-
Widerstand
120 Ω
¼ W
Stichleitungen
(Drop Lines)
DeviceNet-Kabel,
max. 6 m lang
T01
Tn
Teilnehmer 1 (Knoten1)
Teilnehmer n (Knoten n)
V +
V –
CAN_H
CAN_L
Bild 39:
Netztopologie - DeviceNet
11.9 konfigurieren des steuerkopfs
11.9.1 Dip-schalter
DIP-Schalter für
Busadresse und Baudrate
1 2 3 4 5 6 7 8
OFF
Bild 40:
DIP-Schalter - DeviceNet
Zur Konfigurierung sind 8 DIP-Schalter vorhanden:
• DIP-Schalter 1 bis 6 für die DeviceNet-Adresse
• DIP-Schalter 7 bis 8 für die Baudrate
geFahr!
gefahr durch stromschlag.
▶ Vor Arbeiten an Anlage oder Gerät, die Spannung abschalten und vor Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten.
Typ 8695
deutsch
