104
DeviceNet-Installation
11.6.2 Bedien- und anzeigeelemente Devicenet
RS232
Endstellung-LED grün
Gerätestatus-LED (zweifarbig: rot/grün)
Endstellung-LED gelb
DIP-Schalter für
Busadresse und Baudrate
Bus-LED (zweifarbig: rot/grün)
Valve-LED gelb (Steuerventil)
Status-LED gelb

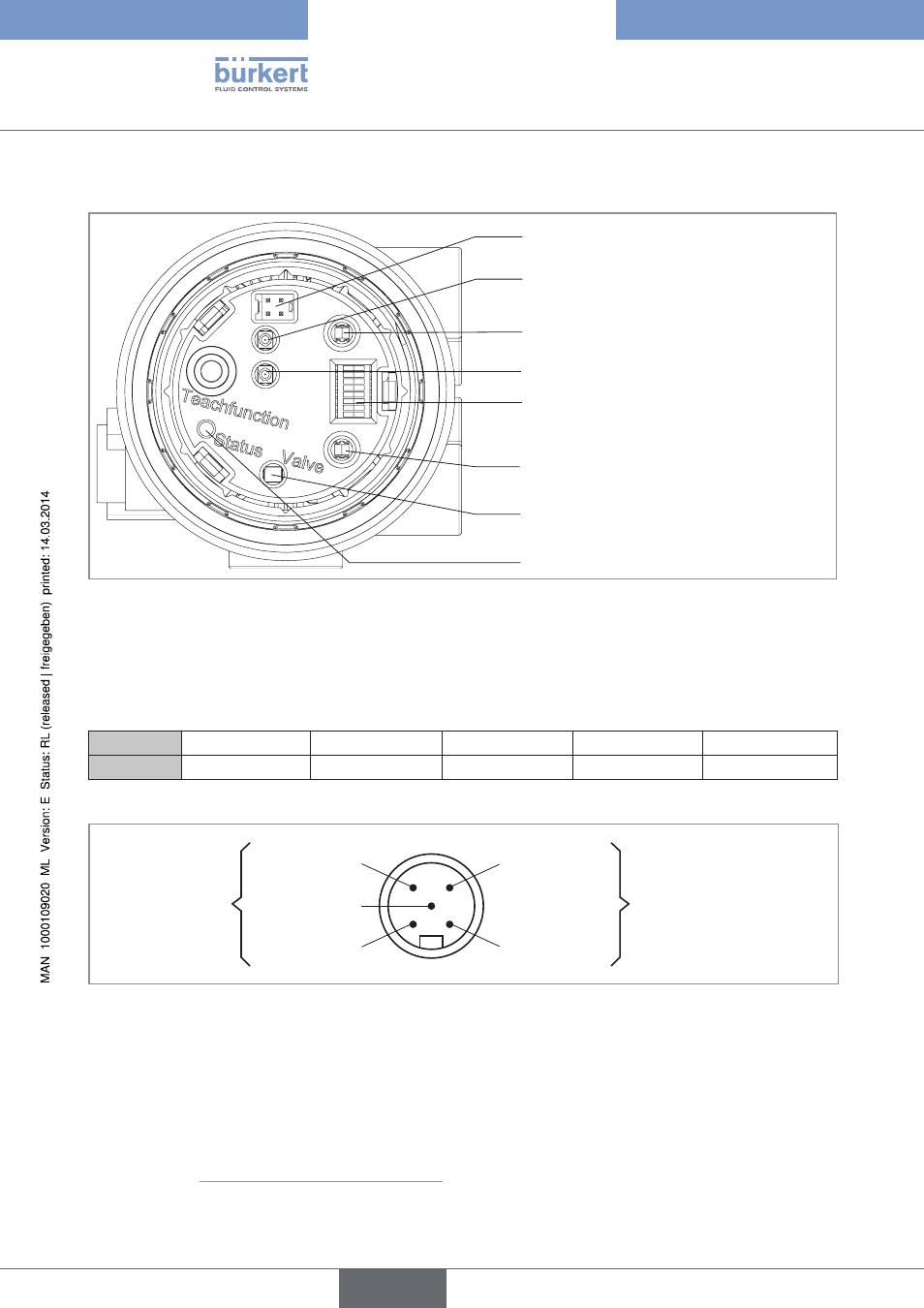

Bild 37: Bedien- und Anzeigeelemente - DeviceNet
11.6.3 Busanschluss (rundstecker m12 x 1, 5-polig, male)
Der Steuerkopf besitzt einen 5-poligen Micro-Style-Rundstecker.
Die nachfolgende Belegung entspricht der DeviceNet-Spezifikation.
pin 1 2 3 4 5
signal Schirm V + V – CAN_H CAN_L
Tabelle 14: Pinbelegung Rundsteckverbinder - DeviceNet
Pin 4: CAN_H
weiß
Pin 5: CAN_L
blau
Pin 1: Drain
(Schirm)
Pin 3: V–
schwarz
Pin 2: V+
rot
Datenleitungen
Versorgungsspannung
11 ... 25 V DC
max. Leistung 3 W,
falls Ventil geschaltet
Bild 38: Steckeransicht von vorn auf die Stifte, die Lötanschlüsse liegen dahinter
11.7 abschlussbeschaltung für Devicenet-systeme
Bei der Installation eines DeviceNet-Systems ist auf die korrekte Abschlussbeschaltung der Datenleitungen zu achten.
Die Beschaltung verhindert die Entstehung von Störungen durch Signalreflexionen auf den Datenleitungen.
Die Hauptleitung ist dazu an beiden Enden mit Widerständen von je 120 Ω und 1/4 W Verlustleistung abzu-
schließen (siehe „Bild 39: Netztopologie - DeviceNet“).
