Draw-Tite 30095 FIFTH WHEEL RAILS - Manual (Page 47)

30095N 1/30/12 REV. H
©2012 Cequent Performance Products, Inc. PRINTED IN XXX 47

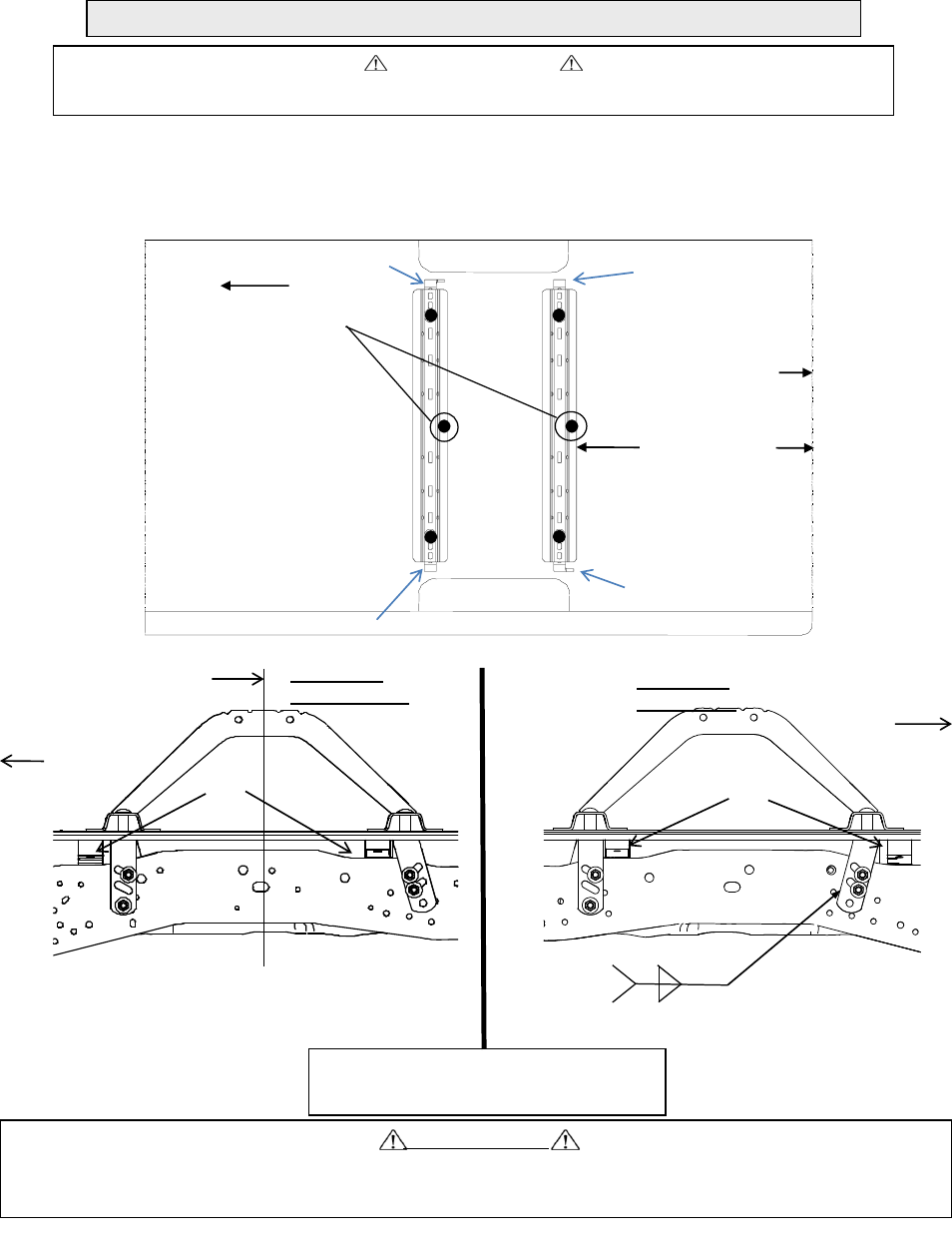

Se muestra lado del
conductor de F-350 Super
Duty de base larga
1/4 2
1/4 2
*
* Patrón de soldadura opcional. Típico para
los cuatro soportes.
Frente del
vehículo
Umbral
de la
base
Frente del vehículo
Base larga de 30
3/16"
y base corta
Mida desde la parte
posterior de la base del
vehículo hasta el borde
posterior del larguero de
la base
Borde
posterior de la
base del
vehículo
¡PRECAUCIÓN!
Lea las páginas 1-3 de estas instrucciones antes de empezar la instalación. ¡No hacerlo podría resultar en daños significativos
al vehículo!
2005- FORD ACTUAL F-250, F-350 y F-450 SUPER DUTY (CHASIS-SIN CABINA)
¡PRECAUCIÓN!
Revise en busca de obstrucciones antes de perforar. No hacerlo podría resultar en daños a las líneas de combustible o frenos, miembros
estructurales etc. Cequent Performance Products, Inc. intenta al máximo comunicar los cambios del fabricante del vehículo de remolque; sin
embargo, es finalmente responsabilidad del instalador evitar daños por causa de la instalación.
Nota: Cable de halar suministrado, será necesario
para instalar las piezas en los soportes a través
del bastidor.
Los enganches de quinta
rueda superiores a 18k
deben tener un perno central
en el orificio central en
ambos largueros.
Nota: Coloque el perno
central en el orificio que no
interfiera con el umbral de la
base. Si es necesario, voltee
el larguero al otro lado.
Los pernos centrales y las
piezas se suministran con la
Quinta rueda o enganches
cuello de ganso con
calificación superior a 18k.
NOTAS IMPORTANTES PARA ESTA INSTALACIÓN:
1. Encuentre filas paralelas de puntos de soldaduras en el umbral de la base del vehículo. No se debe perforar en
más o menos 4” entre las filas paralelas de puntos de soldaduras donde se encuentra el umbral de la base.
2. Puede ser necesario mover el soporte colgante del cable del freno a otro orificio justo atrás de su posición actual.
Soporte angular
Soporte recto
Soporte recto
Soporte angular
Frente del
vehículo
LADO DEL
PASAJERO
LADO DEL
CONDUCTOR
Umbral
de la
base
Centro del gancho
aproximadamente
Sobre el centro del eje.
