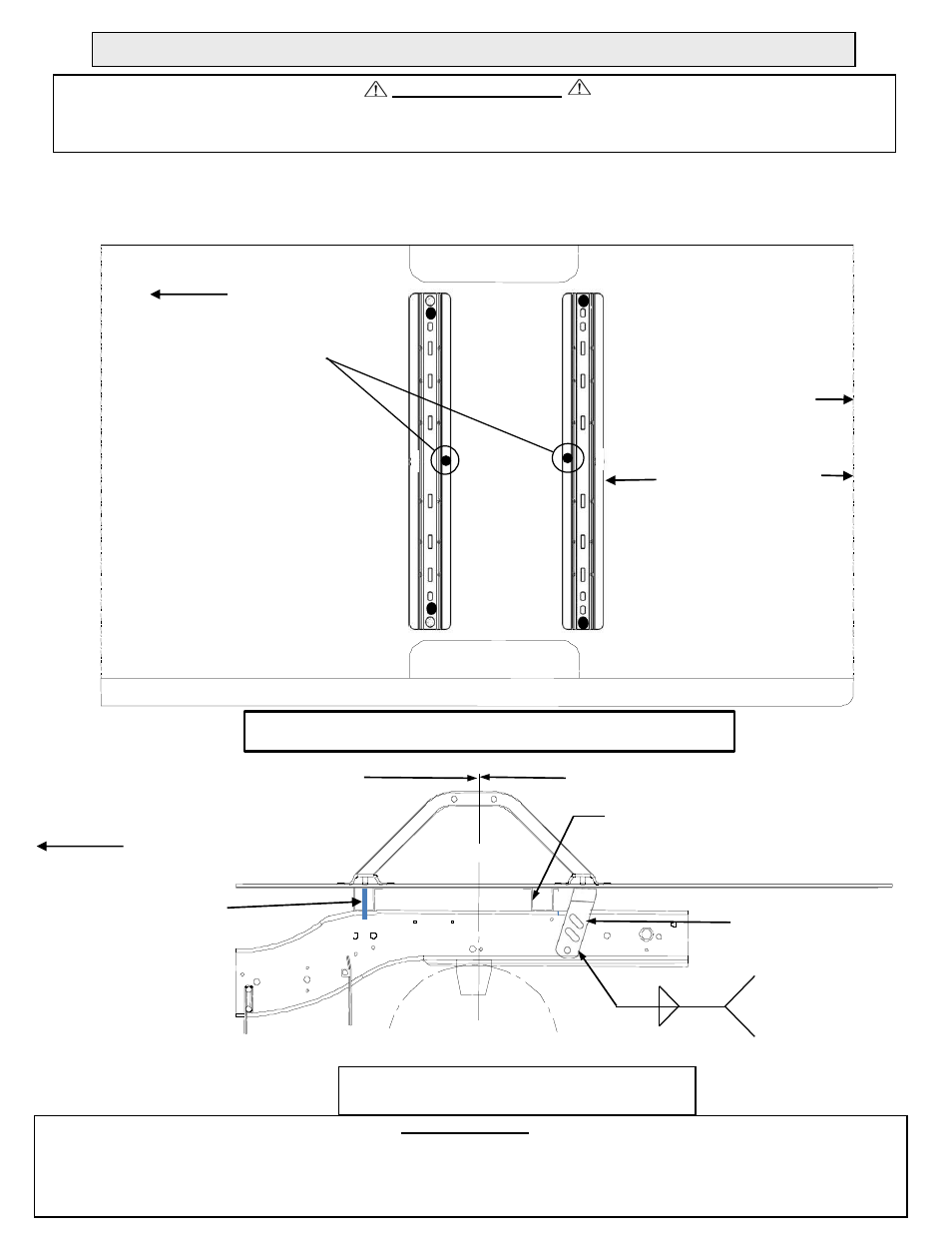

Centre du pivot d'attelage approx.
au-dessus du centre de l'essieu.
Centre de
l’essieu
1/4 2
1/4 2
*
* Patron de soudure
facultatif
Côté conducteur Ram 1500 illustré
Support
angulaire
Pièce
d'appui
Avant du véhicule
MISE EN GARDE !
Lire attentivement les pages 1 à 3 de ces instructions avant de commencer l’installation.
Le défaut d’observer ce conseil peut causer des dommages importants au véhicule !
94-01 DODGE 1500 et 94-02 DODGE 2500, 3500 PLATEFORMES COURTE ET LONGUE
MISE EN GARDE !
Avant de percer, assurez- vous qu'il n'y a pas d'obstacles. L’omission d’observer ce conseil peut causer
l'endommagement des conduites de carburant ou de frein, des éléments structuraux, etc. Cequent Performance
Products, Inc. fait de son mieux pour communiquer les modifications des constructeurs des véhicules de remorquage;
cependant, il est ultimement de la responsabilité de l'installateur de prévenir les dommages associés à l'installation.
Nota : Fil de tirage fourni, nécessaire pour poser
la visserie dans les supports à travers le cadre.
Avant du véhicule
Platef. longue 28- 7/16”
Platef. courte 24- 5/16”
Mesurer à partir du bord
arrière de la plateforme
jusqu'au bord arrière de la
traverse.
Bord arrière de
la plateforme
Le boulon du centre des
attelages à sellette de plus de
18 000 livres de capacité doit
se trouver dans le trou central
des deux traverses de
montage.
Nota : Placer le boulon du
centre dans le trou qui ne
gêne pas la pièce d'appui de
la plateforme. En cas de
nécessité, retourner la
traverse.
Les boulons et la ferronnerie
du centre sont fournies avec
les attelages à sellette ou à
col de cygne dont la charge
nominale est supérieure à
18 000 livres.
NOTES IMPORTANTES CONCERNANT CETTE INSTALLATION :
1. Repérer les rangées parallèles de soudures par points au niveau de la pièce d'appui de la plateforme. Aucun
perçage ne doit être effectué dans les rangées parallèles (d'environ 4 po) de soudures par points à l'endroit où est
fixée la pièce d'appui de la plateforme.
Voir page suivante pour
la pose du boulon de
carrosserie (9).
Suite des instructions à la page suivante.
