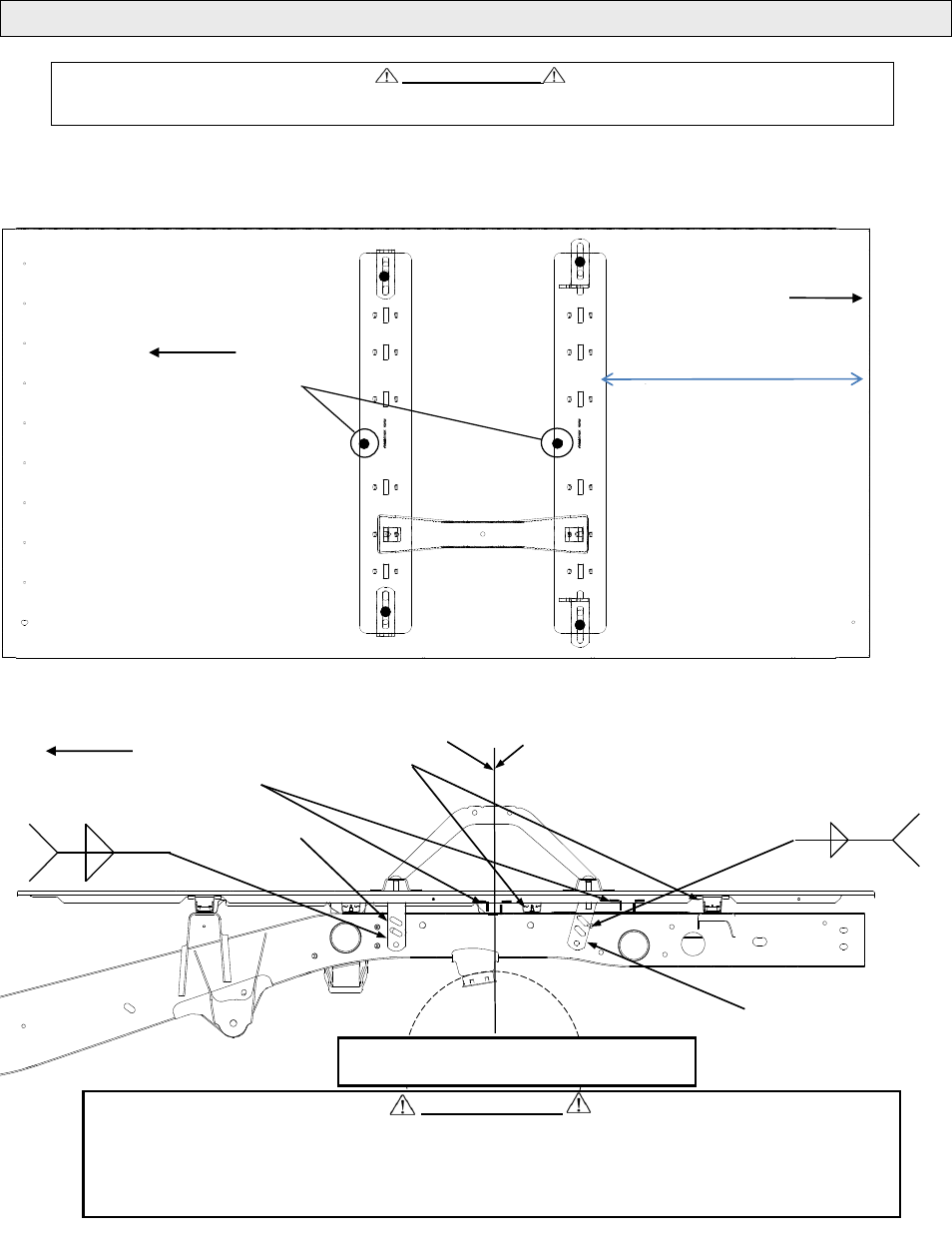

Côté conducteur du modèle 3/4 tonne HD illustré
* Patron de soudure facultatif
Support de cadre
rectiligne
Support angulaire
sur l’intérieur
du cadre
1/4 2
1/4 2
* 1/4 1.5-3
1/4 2
*
Pivot d’attelage
Pièces d’appui longues
Pièces d’appui courtes
Avant du véhicule
Nota : Fil de tirage fourni, nécessaire pour poser
la visserie dans les supports à travers le cadre.
Centre de l’essieu
Avant du
véhicule
Bord arrière de
la plateforme
Mesurer à partir du bord
arrière de la plateforme
jusqu'au bord arrière de la
traverse.
Le boulon du centre des
attelages à sellette de plus de
18 000 livres de capacité doit se
trouver dans le trou central des
deux traverses de montage.
Nota : Placer le boulon du centre
dans le trou qui ne gêne pas la
pièce d'appui de la plateforme.
En cas de nécessité, retourner la
traverse.
Les boulons et la ferronnerie du
centre sont fournies avec les
attelages à sellette ou à col de
cygne dont la charge nominale
est supérieure à 18 000 livres.
Platef. longue
= 29 11/16”
Platef. courte = 25
3/16”
MISE EN GARDE !
Avant de percer, assurez- vous qu'il n'y a pas d'obstacles. L’omission d’observer ce conseil peut
causer l'endommagement des conduites de carburant ou de frein, des éléments structuraux, etc.
Cequent Performance Products, Inc. fait de son mieux pour communiquer les modifications des
constructeurs des véhicules de remorquage; cependant, il est ultimement de la responsabilité de
l'installateur de prévenir les dommages associés à l'installation.
21
Chevy et GM 2011 2500 HD et 3500 HD Silverado et Sierra
MISE EN GARDE !
Lire attentivement les pages 1 à 3 de ces instructions avant de commencer l’installation.
Le défaut d’observer ce conseil peut causer des dommages importants au véhicule !
NOTES IMPORTANTES CONCERNANT CETTE INSTALLATION :
1. Repérer les rangées parallèles de soudures par points au niveau de la pièce d'appui de la plateforme. Aucun
perçage ne doit être effectué dans les rangées parallèles (d'environ 4 po) de soudures par points à l'endroit où est
fixée la pièce d'appui de la plateforme.
